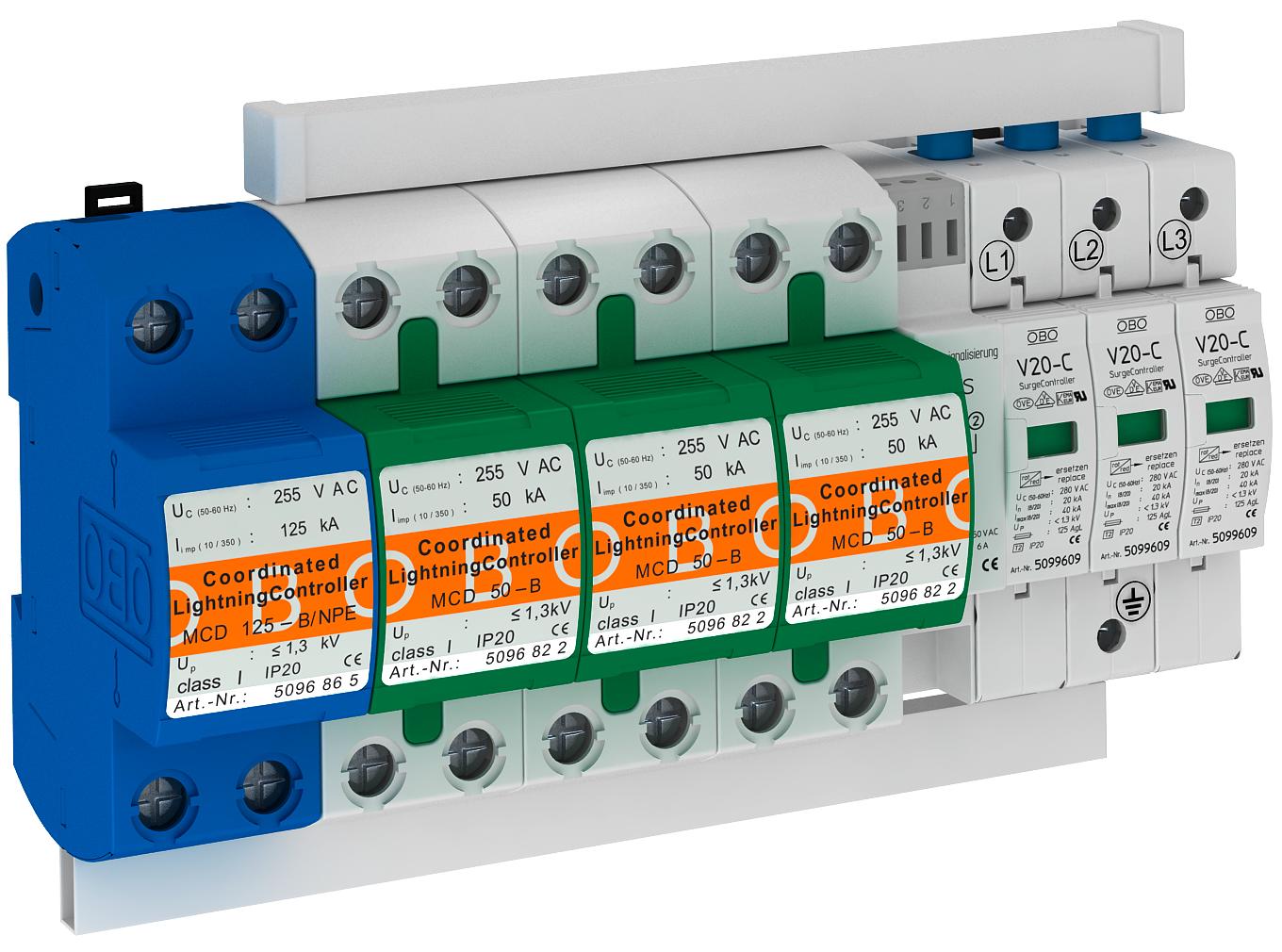

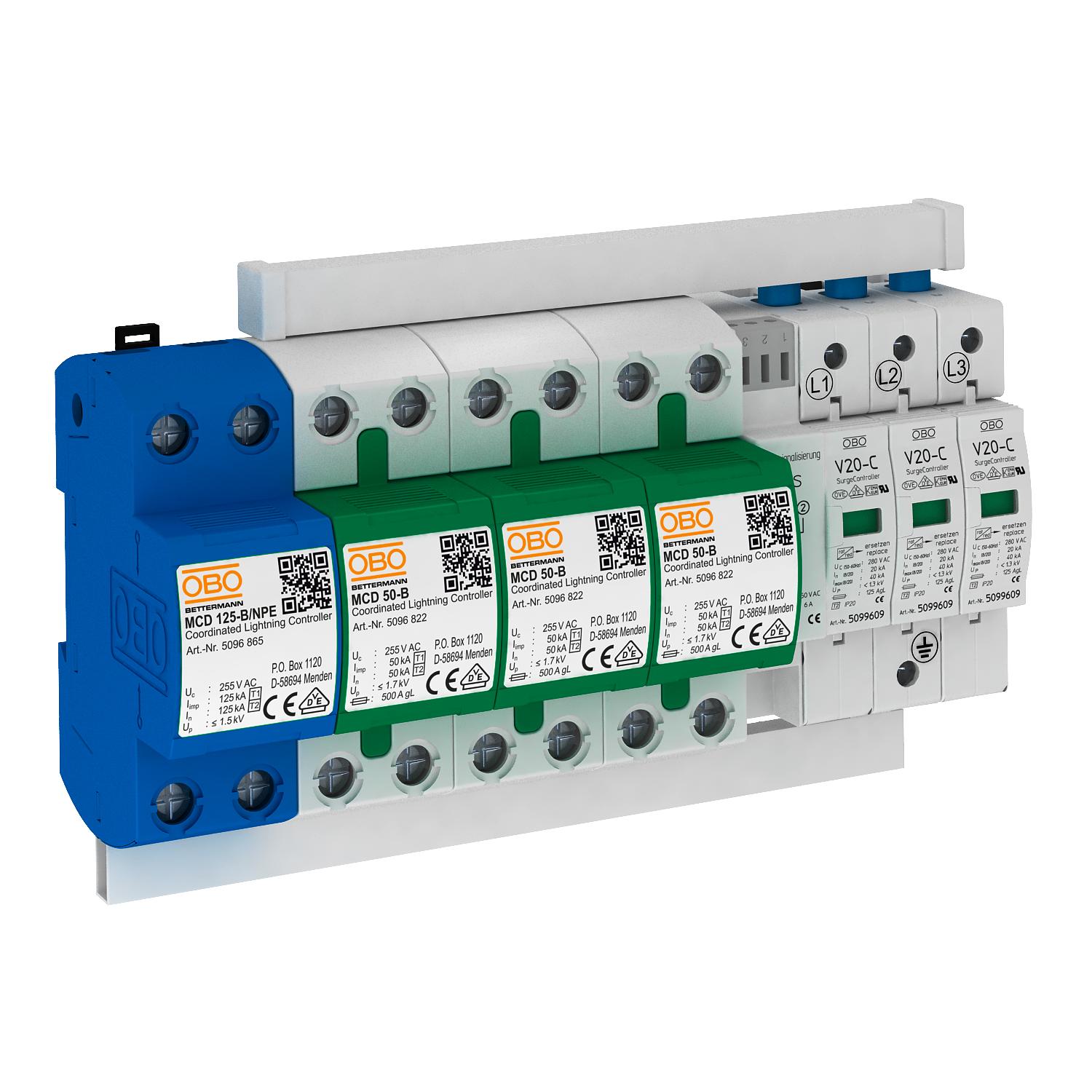

Set de protección MCD + V20 3 polos + NPE con señalización remota

Código 5089763 | EAN 4012195405559

5089763 / PS4-B+C TNS+FS
3+N/PE
255 V
IP20
Descripción de producto
Descripción de producto
Set de protección, descargador de rayo y sobretensiones tipo 1+2

• Capacidad de descarga 100 kA 10/350 µs certificado por BET
• Premontado y listo para conectar, incluye puentes de conexión, bornes de conexión marcados
• Con señalización remota, contacto libre de potencial, para el control del funcionamiento
• Para utilizar en un sistema de red TN-S y TT

Nota: fusible previo máx. (solo es necesario si la red no está protegida) 125 A gL/gG
  • Probado contra descargas de rayo
  • 5 años de garantía
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Conformidad EurAsian
  • Sistema 230/400 V
  • Dispositivo de protección combinada del tipo 1 y 2
  • Transición entre las zonas LPZ 0 a 2.
  • Señalización remota
Datos técnicos

Datos técnicos

Capacidad de extinción de corriente de seguimiento (eff) [N-PE] 25 kA
Clase de protección IP20
Clasificación según la norma EN 61643-11 Tipo 1+2
Con riesgo de emisión de chispas no
Corriente de impulso de descarga (8/20 µs) [total] 100 kA
Corriente de impulso de rayo (10/350 μs) 50 kA
Corriente de impulso tipo rayo (10/350) [total] 100 kA
Dimensión 255V
Estructura de red Otros
Huella de CO2 (GWP) Cradle-to-Gate 11,0412 kg CO2e / 1 Unidad
Intensidad nominal de descarga (8/20 µs) 50 kA
LPZ 0→2
Máx. protección contra sobrecorrientes del lado de la red 125
Máx. protección previa por fusibles 125 A
Máxima corriente de descarga (8/20 μs) 100 kA
Máxima tensión de funcionamiento CA 255 V
Modelo de polos 3+N/PE
Modo de montaje Raíl simétrico 35 mm
Rango de temperatura -40 °C
Rango de temperatura máx. 85 °C
Resistencia al cortocircuito 25 kA
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red 25 kA
Sección transversal de conductor rígido (unifilar/multifilar) máx. 50 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín. 10 mm²
Señalización en el dispositivo Visual
Señalización remota
SPD según IEC 61643-1 clase I+II
Temperatura de servicio máx. 85 °C
Temperatura de servicio mín. -40 °C
Tensión máxima de funcionamiento (L-N) 255 V
Tensión máxima de funcionamiento (N-PE) 255 V
Tensión nominal CA (50 / 60 Hz) 230 V
Tiempo de reacción <25 ns
Versión 3+1 polo con FS; 255V
Todos los tipos

Todos los tipos

Tipo Modelo de polos Máxima tensión de funcionamiento CA Clase de protección Código Cantidad Mín. ud. de venta
PS4-B+C TNS+FS 3+N/PE 255 V IP20 5089763
1 Unidad
