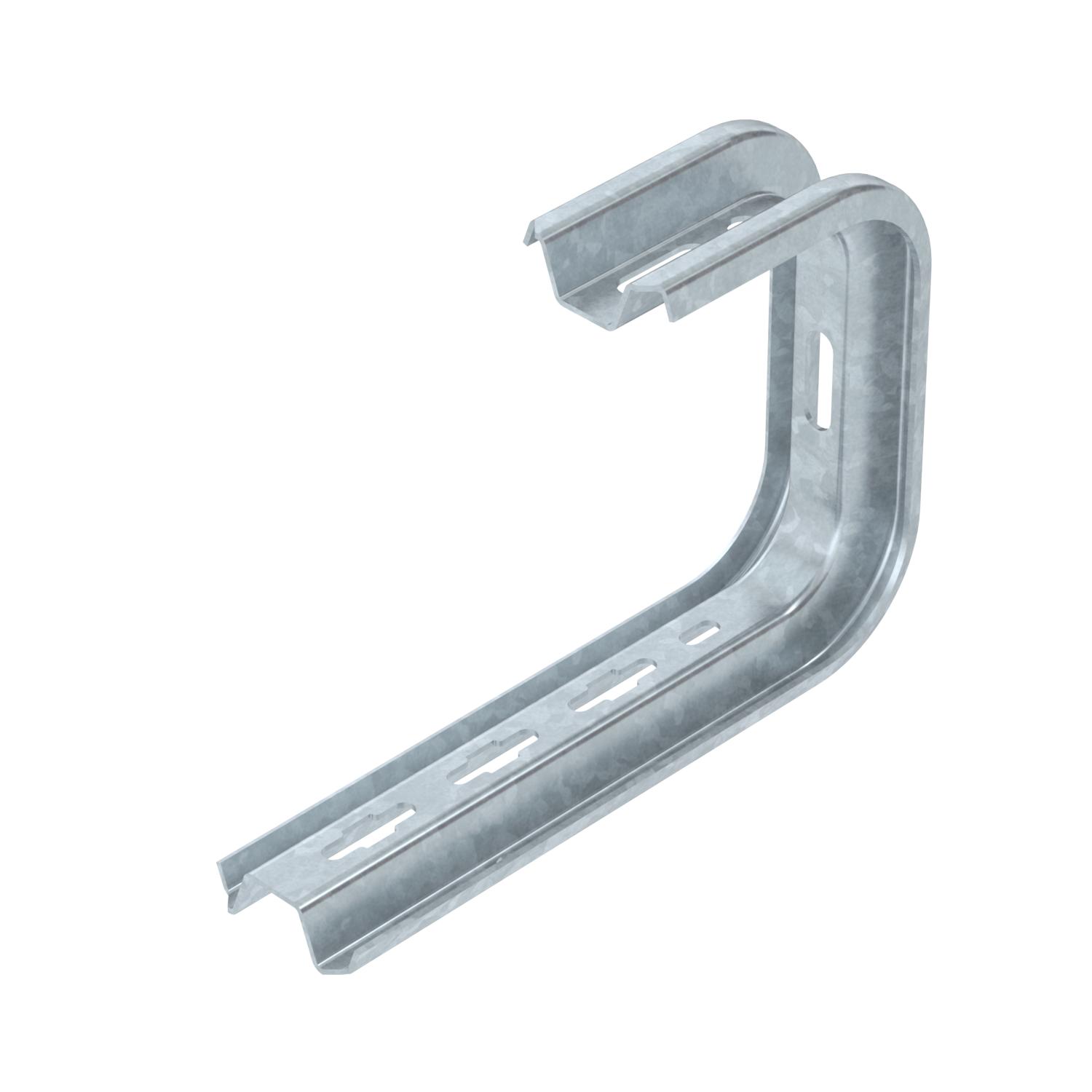

Soporte TP para pared y techo FT
Código 6363865 | EAN 4012195076865
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil TP para la fijación universal de construcciones.
-
- Datos técnicos
-
Dimensiones
Altura 60 mm Ancho 245 mm Apropiado para bandeja de escalera sí Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables sí Color zinc Dimensión B245mm F en kN pared 0,87 kN F en kN techo 0,8 kN Huella de CO2 (GWP) Cradle-to-Gate 1,4516 kg CO2e / 1 Unidad Longitud 245 mm Mantenimiento de función no Material Acero Medida B 245 mm Medida H 175 mm Para ancho máx. 200 mm Para ancho mín. 200 Superficie Galvanizado por inmersión en caliente Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPD
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
