Soporte TP para pared y techo FT
Código 6365985 | EAN 4012195076926
- Descripción de producto
-

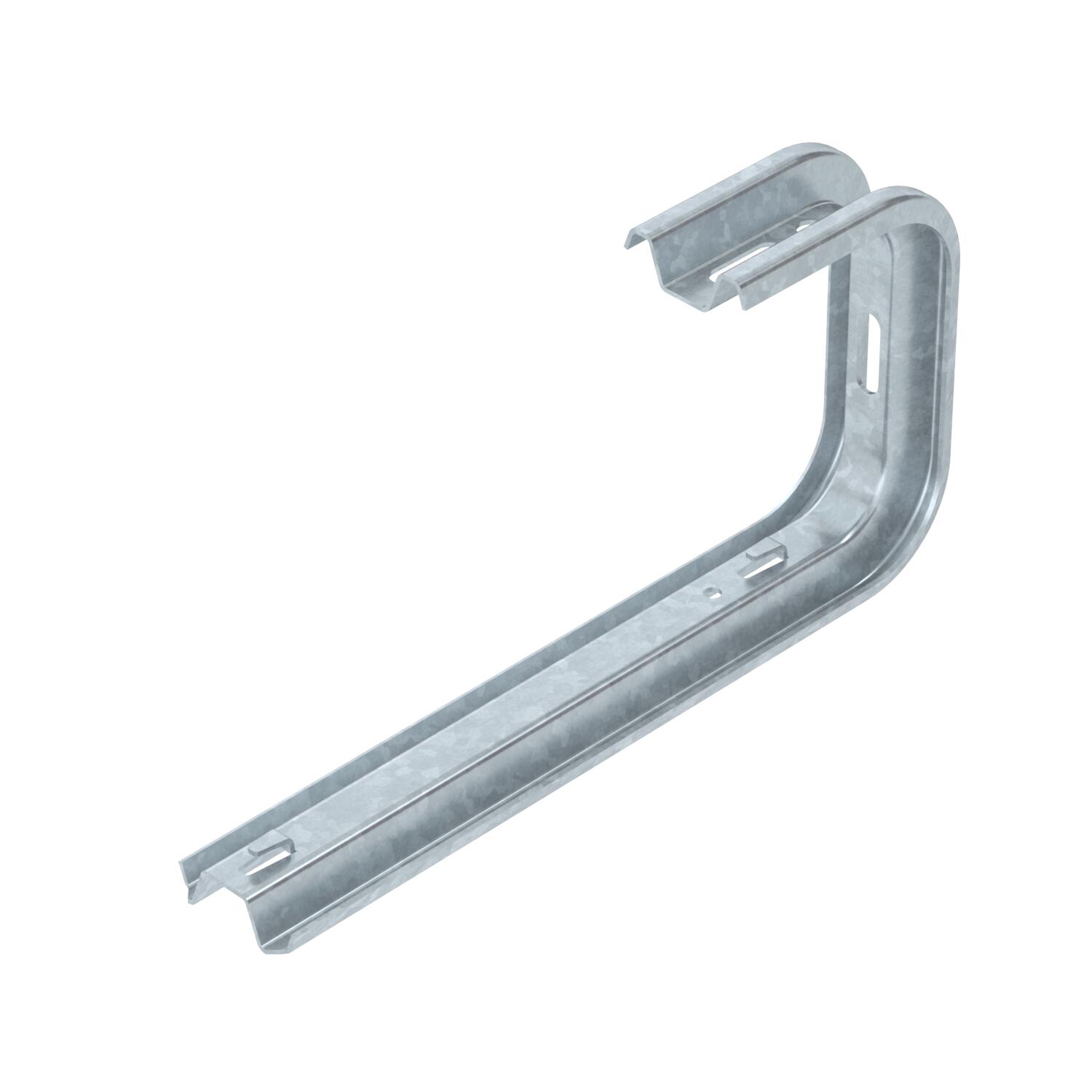

Descripción de productoEscuadra de pared/perfil TP con grapa para la fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-

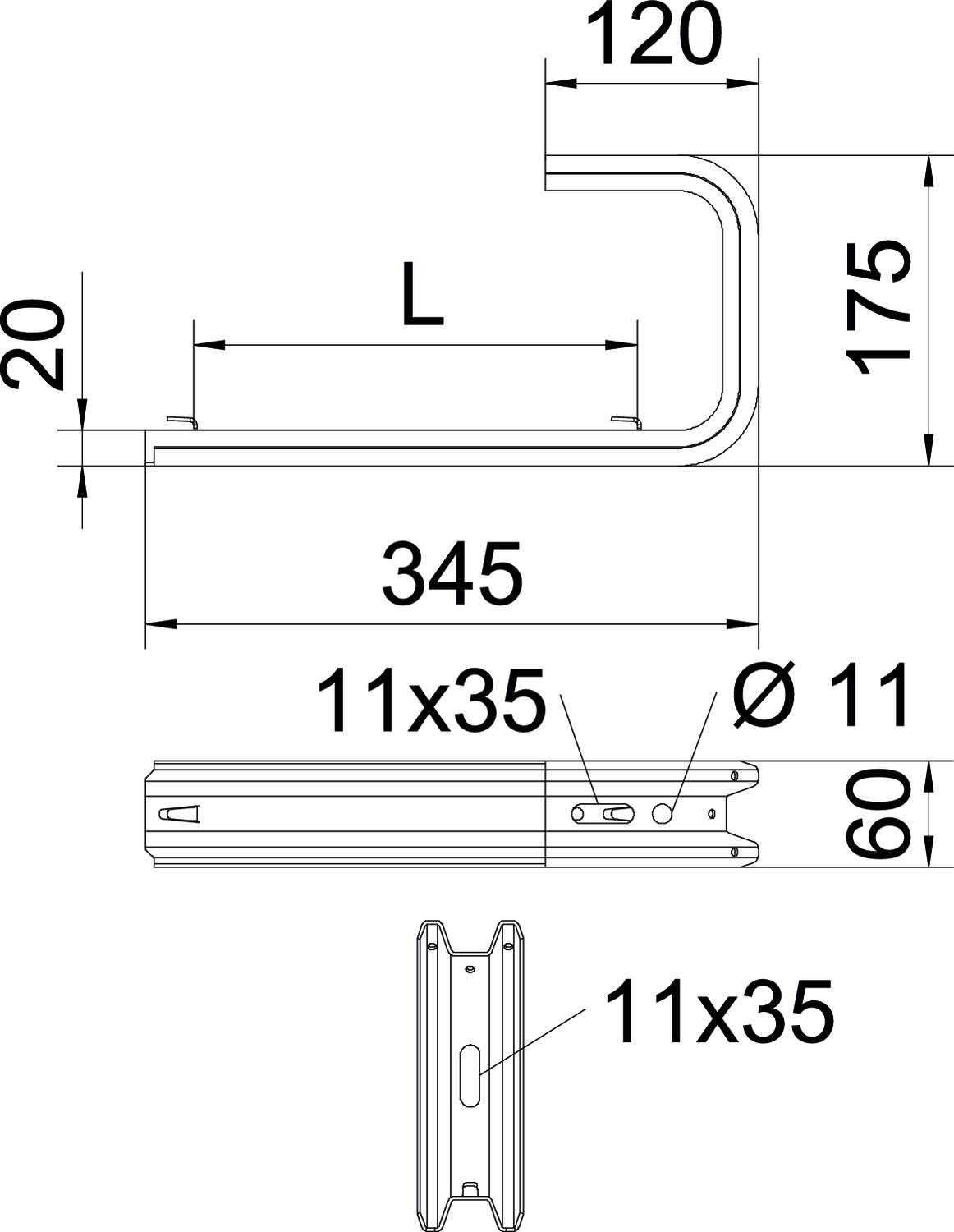

Dimensiones
Altura 60 mm Ancho 345 mm Apropiado para bandeja de escalera no Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables no Color zinc Dimensión B345mm F en kN pared 0,55 kN F en kN techo 0,5 kN Longitud 175 mm Mantenimiento de función no Material Acero Medida B 345 mm Medida L 250 mm Para ancho máx. 300 mm Para ancho mín. 300 Superficie Galvanizado por inmersión en caliente Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPDG
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
