Nota: Este articulo está descontinuado. Puedes encontrar el artículo actual aquí: 1488329 / Fijación a viga, con soporte de varilla roscado

Sujeciones para vigas, para barras roscadas

Código / Tipo

Medida B	38 mm

Medida L

Espesor brida F mín.

Espesor brida F máx.

Descripción de producto

Descripción de producto

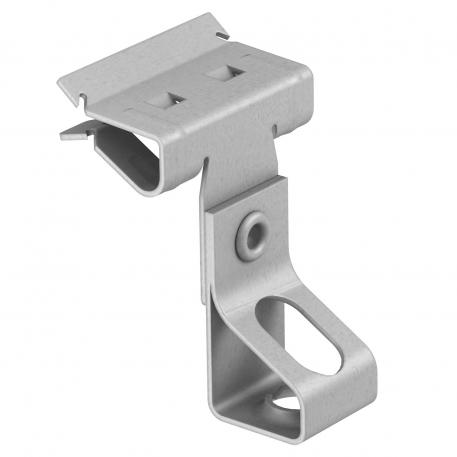

Fijación a viga para encajar por impacto con ojal roscado para varilla roscada como solución de fijación individual en el soporte.

Datos técnicos

Bisagra ajustable	no
Carga de fractura	0,75 kN
Clase/componente de conexión	Rosca
Dimensión	4-8mm
Espesor brida F máx.	8 mm
Espesor brida F mín.	4 mm
Extremo de la bisagra	no

Todos los tipos

Todos los tipos

Tipo	Medida B	Medida L	Espesor brida F mín.	Espesor brida F máx.	Código	Cantidad	Mín. ud. de venta
BCTR 8-14 M8	38 mm	65 mm	8 mm	14 mm	1483667	Unidad	50 Unidad
BCTR 4-8 M10	38 mm	63 mm	4 mm	8 mm	1483669	Unidad	50 Unidad

Descargas

Hoja de datos BCTR 4-8 M10 / 1483669 , 0.17MB , pdf

Guía de selección Lista de códigos abrazaderas para vigas , 2.00MB , pdf

BCTR 4-8 M10 / 1483669
