Suspensión central para bandeja portacables, ala 60 FS
Código 6358705 | EAN 4012196939374
- Descripción de producto
-
Descripción de productoSuspensión central para bandeja portacables con barra lateral enrollada en ala de 60 mm.
La suspensión central dispone de un manguito roscado giratorio M10. Al colocarlo, tener en cuenta la repartición uniforme de la carga (no colocar de un solo lado).
Los anchos 100, 150 y 200 mm tienen orificios de la base adicionales para poder atornillar con la base de bandeja la suspensión central si se utiliza para el mantenimiento de función según DIN 4102 parte 12.
-
- Datos técnicos
-
Datos técnicos

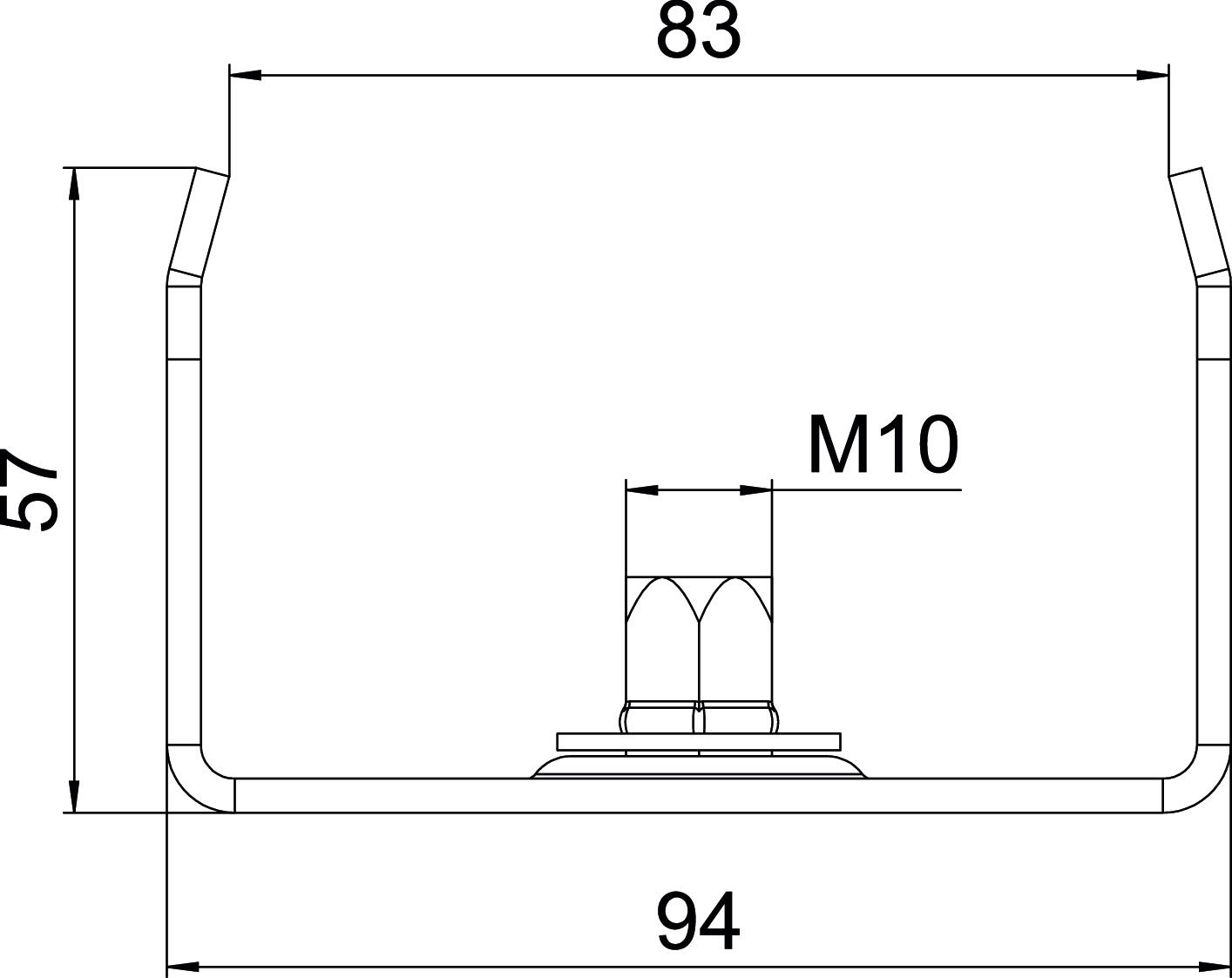

Ajustable no Altura 57 mm Ancho 4 in Ancho 100 mm Apropiado para bandeja de escalera no Apropiado para bandeja de rejilla no Apropiado para bandeja portacables sí Apropiado para varilla roscada métrica 10 Color zinc Diámetro del agujero 10,5 mm Dimensión B100mm F en kN 1,3 kN Huella de CO2 (GWP) Cradle-to-Gate 0,5365 kg CO2e / 1 Unidad Longitud 40 mm Mantenimiento de función sí Material Acero Medida b 84 mm Medida B 94 mm Medida B1 84 mm Para ancho máx. 100 mm Para ancho mín. 100 Superficie Galvanizado en banda Versión Suspendido - Todos los tipos
