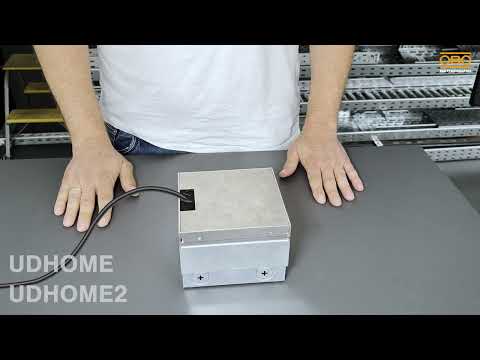

Toma de suelo UDHOME-ONE, con salida de cepillo, sin entalladura para el revestimiento del suelo, sin equipar, acero inoxidable
Código 7368356 | EAN 4012197366865
- Descripción de producto
-
Descripción de productoToma de suelo cuadrada para el montaje en pavimentos y suelos técnicos que precisan una limpieza en seco en zonas interiores. La carcasa empotrable dispone de entradas pretroqueladas para tubo (M20/M25). Parte superior ajustable mediante 4 soportes de nivelación en el borde superior del revestimiento de suelo. La profundidad mínima de instalación es de 75 mm, el rango de nivelación + 30 mm. Marco visible en el revestimiento de acero y tapa de acero inoxidable. Tapa con placa decorativa y salida de escobilla para la conducción de cables. La resistencia de carga de 15 kN solo se garantiza en estado sin utilizar. Caja vacía para un equipo de instalación Modul 45® y una toma de datos. Cerrado en el estado de suministro con una placa ciega.
-
- Datos técnicos
-
Datos técnicos
Adecuado para canalización bajo pavimento no Adecuado para canalización cerrada a ras de pavimento no Altura 75 mm Altura de pavimento máx. 105 mm Altura de pavimento mín. 75 mm Altura del piso máx. 105 mm Altura del piso mín. 75 mm Ámbito de aplicación mientras se está utilizando 6.101.1 Cuidados del suelo en seco Ámbito de aplicación si no se está utilizando 6.101.1 Cuidados del suelo en seco Ancho 140 mm Ancho, dimensiones de montaje 144 mm Ancho, dimensiones exteriores 140 mm Apropiado para canal bajo suelo no Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Apropiado para uso externo no Autorizaciones VDE Carga vertical, superficie grande hasta 15.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo no Cuidados del suelo seco Dimensión 140x140x75 Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Huella de CO2 (GWP) Cradle-to-Gate 11,2094 kg CO2e / 1 Unidad Longitud 140 mm Longitud, dimensiones de montaje 144 mm Longitud, dimensiones exteriores 140 mm Marco para revestimiento del suelo no Margen de nivelación máx. 105 mm Margen de nivelación mín. 75 mm Material Acero inoxidable 1.4301 Medida h 75 mm Modelo de salida de cable Perfil de escobillas Modelo de tapa Placa decorativa Modelo para carga pesada no Montaje Caja vacía Número de dispositivos instalables 2 Número de entradas 6 Posibilidad de instalar una junta no Profundidad de montaje 75 mm Soportes para alojar cajas portamecanismos no Superficie Pulido, con tratamiento posterior Tamaño nominal para unidades portamecanismos 2 Versión Cuadrado - Todos los tipos
- Descargas
-
Hoja de datos UDHOME-ONE BN / 7368356 , 0.26MB , pdfInstrucciones de montaje Floor socket UDHOME-ONE M45 , 10.40MB , pdf
