Unidad portamecanismos GESR9 Universal 5 | R9 | gris hierro; RAL 7011

Unidad portamecanismos GESR9 Universal

Código 7405528 | EAN 4012195104162

Código / Tipo

Espesor del revestimiento del suelo	5 mm

Tamaño nominal para unidades portamecanismos	R9

Color

Descripción de producto

Descripción de producto

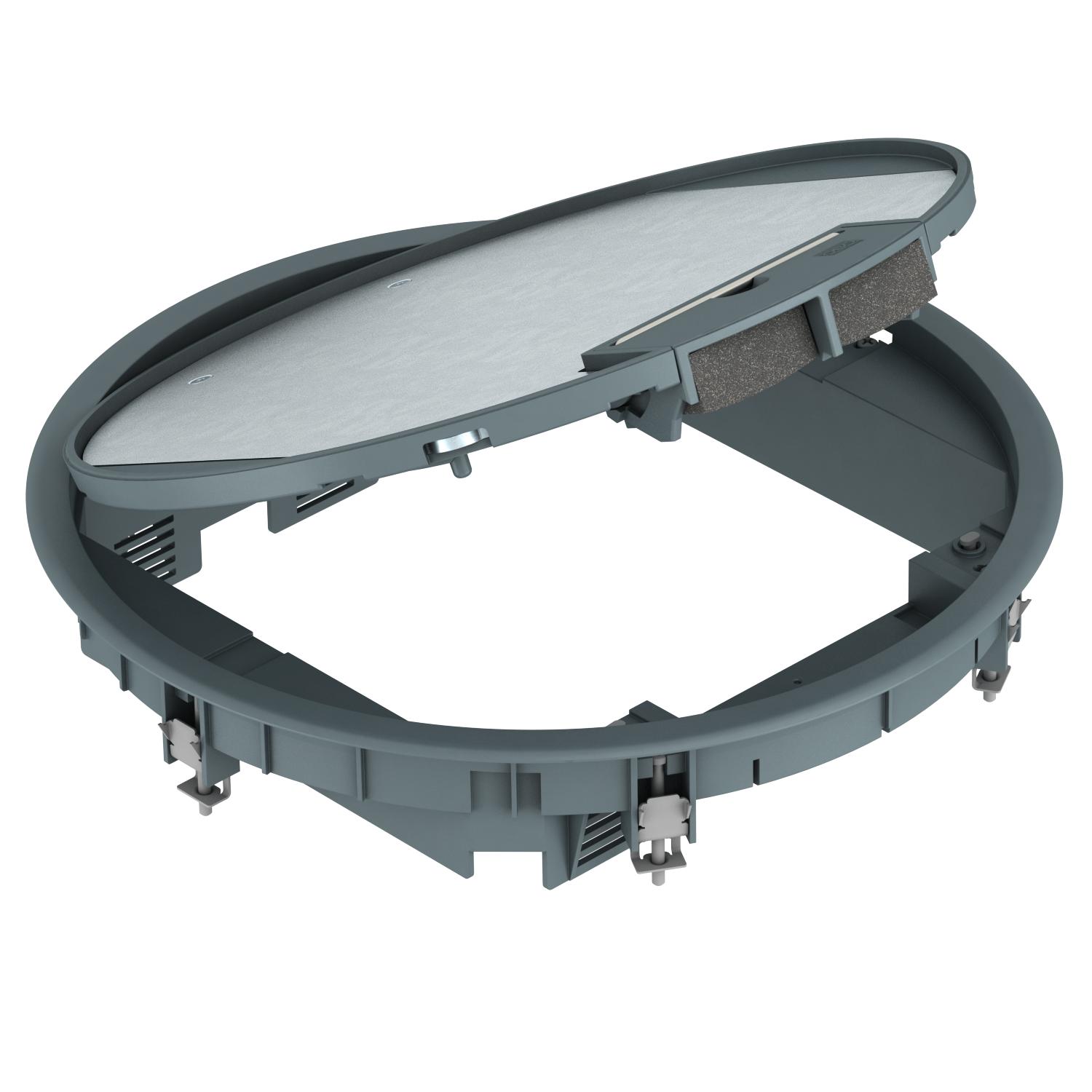

Conjunto portamecanismos con asidero para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.

Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento	sí
Adecuado para canalización cerrada a ras de pavimento	no
Altura	62 mm
Altura del piso mín.	73 mm
Ancho	324 mm
Apropiado para canal bajo suelo	sí
Apropiado para instalación de suelo técnico	sí
Apropiado para limpieza con agua	no
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 5.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Color	gris hierro; RAL 7011
Con entalladura para revestimiento de suelo	sí
Cuidados del suelo	seco

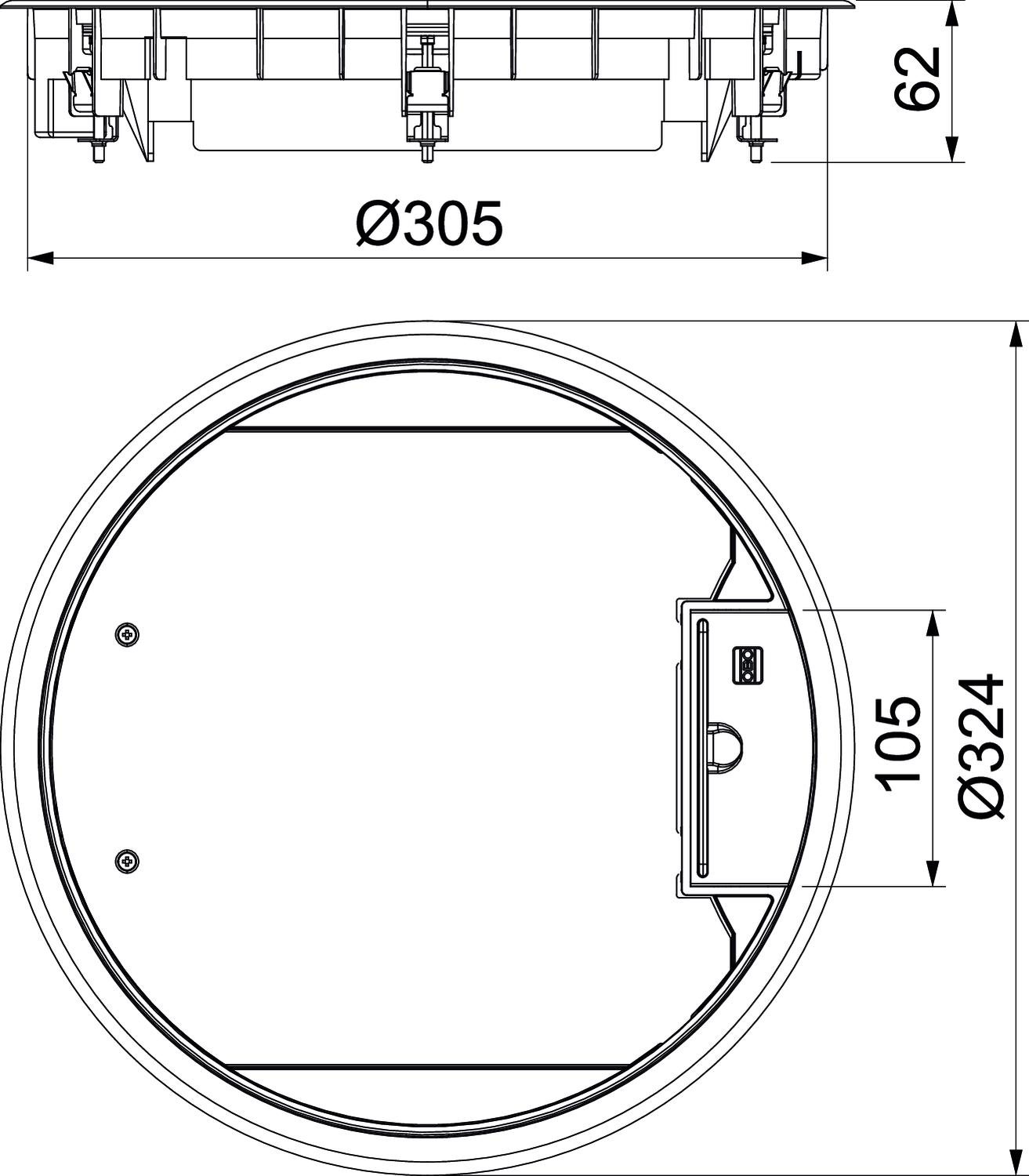

Diámetro de montaje	305
Diámetro exterior	324 mm
Dimensión	Ø324x61
Espesor del revestimiento del suelo	5 mm

Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK08
Huella de CO2 (GWP) Cradle-to-Gate	6,7869 kg CO2e / 1 Unidad
Longitud	324 mm
Marco para revestimiento del suelo	sí
Material	Poliamida
Mecanismo de apertura	Asidero
Modelo de salida de cable	Salida de cable giratoria
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Profundidad de montaje	73 mm
Rango de sujeción D máx.	30 mm
Rango de sujeción D mín.	9 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	MT4 / GB3
Versión	redondo
