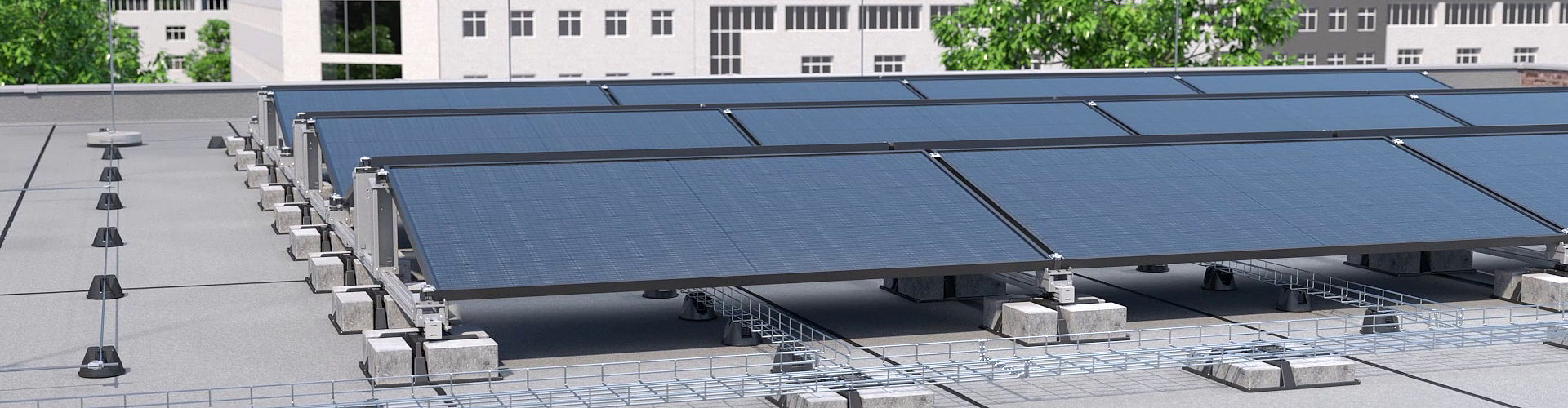

Sistemas de montaje para sistemas instalados en el tejado
Al igual que el sistema para cubiertas inclinadas, el sistema Magic PV Solution para instalaciones en tejados planos incorpora la tecnología Magic que permite una instalación sin tornillos ni herramientas, así como la abrazadera universal para fijar fácilmente todo tipo de módulos fotovoltaicos convencionales. Además, el sistema de lastrado UniBase proporciona un peso variable de todo el sistema mediante adoquines rectangulares y puede realizarse en cualquier momento, incluso después de la instalación. El sistema Uni-Base puede combinarse libremente con otros productos, por ejemplo con el adaptador para bandejas de rejilla tipo 165 MBG HGRM.
Especialmente práctico: los productos para sistemas de tejado plano e inclinado pueden combinarse entre sí.
Productos destacados
Base universal para lastrar, piedras hasta 10 cm
- Bajo peso en comparación directa con la piedra TrayFix
- Los componentes pueden apilarse unos sobre otros
- Alineación sencilla gracias a lastrado posterior
- Alojamiento sin herramientas para diferentes tipos de adaptadores
- Material reciclable
- Puede lastrarse con adoquines convencionales de 200 x 100 mm (adquisición local)
- Una UniBase para diferentes aplicaciones, como subestructuras,
Guiado de cables, carriles de montaje y mucho más. - Disponible en 2 variantes de 60 y 100 mm de altura

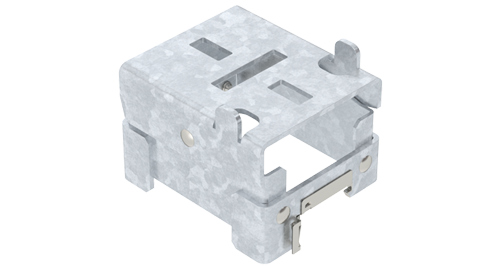

Soporte corto para sistema de tejado plano
- Instalación sin herramientas en el carril de montaje
- Posibilidad de ajuste continuo en cualquier posición de montaje
- Estribo auxiliar para colocar el módulo solar
- Troquel alargado horizontal para abrazadera universal como fijación estándar o troquel alargado vertical si se utiliza también un único pie de montaje como soporte intermedio
- En caso necesario, es posible colocar un soporte intermedio por panel
- Compatible con todos los tamaños de módulos gracias al cabezal articulado acodado
- Larga vida útil gracias a los revestimientos superficiales de alta calidad

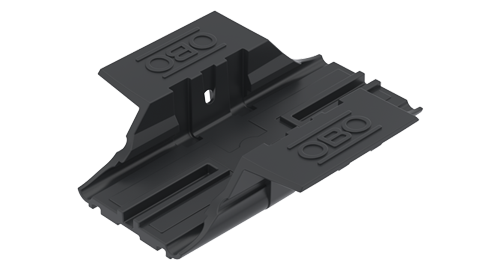

Adaptador de perfil de soporte para base universal
- Montaje sin herramientas del adaptador con la UniBase
- Montaje sin herramientas del perfil de montaje con el adaptador
- Superficie de apoyo antideslizante integrada
- Desmontaje del perfil de montaje sin herramientas
- Alineación sencilla del perfil de montaje

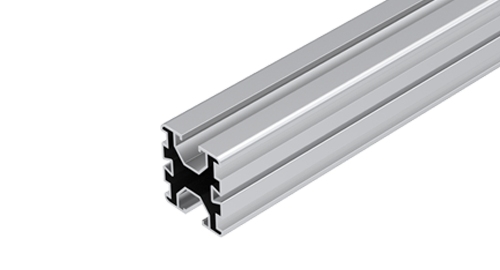

Perfil de soporte para sistema de tejado plano/inclinado
- Versión brillante para todos los tejados sin mayores requerimientos de diseño
- Ranuras de 10 mm y doble cara, p. ej. para tuercas deslizantes, abrazaderas universales y/o de puesta a tierra
- Ranuras laterales adicionales, p. ej., para conectores longitudinales y/o transversales
Estera protectora
- Protección adicional para el revestimiento del tejado
- Reducción de los efectos mecánicos sobre el revestimiento del tejado
- Prevención de fugas que puedan producirse debido a plásticos incompatibles
- Resulta indicada para aumentar el coeficiente de fricción si, por ejemplo, la lámina del techo así lo requiere 2 variantes disponibles con o sin laminado de aluminio

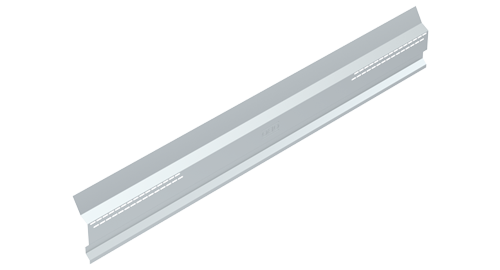

Paravientos para sistema de tejado plano
- Reducción de los efectos de las corrientes de viento locales, en la medida en que las condiciones estructurales lo requieran (ejemplo: aplicación con sistema de tejado plano orientado al sur)
- Montaje previo sencillo mediante introducción rápida en los estribos de fijación de los soportes largos del tipo STL
- Opciones de fijación flexibles gracias a los grandes agujeros alargados en los soportes largos tipo STL mediante tornillo de cabeza plana tipo FKS (debe pedirse por separado).

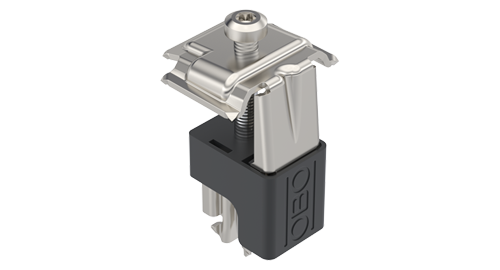

Abrazadera universal para sistema de tejado plano/ inclinado
- Modelo brillante para combinar perfectamente con el perfil de soporte brillante
- Rango de sujeción para fijación de módulos de 30 a 50 mm
- Se puede girar 90° una vez encajada en la ranura del carril de montaje
- Puede utilizarse como abrazadera intermedia o final
- Geometría especial en las esquinas de la parte superior para la compensación de potencial al módulo solar
- La carcasa de plástico envolvente guía la parte superior y evita que ésta se desplace de forma incorrecta durante el montaje
- La parte de arriba permanece en su posición superior hasta que se realiza la fijación final del módulo solar
- Encajable en las patas de montaje previstas para ello (sistema de tejado plano) y en la ranura del perfil de montaje (sistema de tejado inclinado)
- La carcasa de plástico actúa como superficie de apoyo que permite posicionar los paneles adecuadamente
- Gran vida útil gracias al empleo de acero inoxidable de alta calidad
