Sistemas de montaje para instalaciones sobre tejado inclinado
La tecnología Magic lo hace posible: el sistema de montaje OBO para instalaciones sobre tejados inclinados puede instalarse sin tornillos ni herramientas. Esto ahorra tiempo. La solución de gancho de tejado del sistema ofrece flexibilidad. No sólo permite su montaje en todo tipo de tejados inclinados estándar con tejas, sino que también puede ajustarse de forma continua y con precisión milimétrica en todas las direcciones. La abrazadera universal del sistema también puede usarse como abrazadera intermedia o final y abarca un rango de sujeción de 30-50 mm. Esto supone la posibilidad de fijar sin problemas todos los módulos fotovoltaicos convencionales.
Especialmente práctico: los productos para sistemas de tejado plano e inclinado pueden combinarse entre sí.
Productos destacados

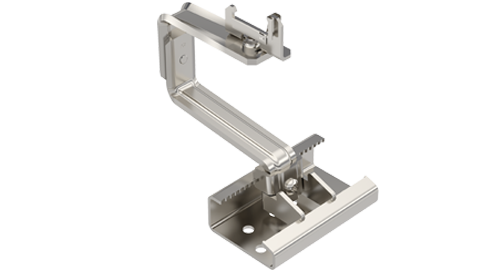

Gancho de tejado universal para sistema de tejado inclinado
- Para montaje en todo tipo de tejados inclinados estándar con tejas
- Ajuste en todas las direcciones con precisión milimétrica
- Máxima flexibilidad gracias a un total de 9 agujeros para tornillos de cabeza plana M8 para montar el gancho de tejado en un cabio
- Posicionamiento rápido y sencillo (vertical y/o horizontal) del gancho, con solo un tornillo de fijación
- Las diferentes opciones de alineación vertical permiten nivelar fácilmente las irregularidades del tejado
- El carril de montaje se monta sin tornillos ni herramientas. Gracias a la innovadora tecnología OBO Magic
- Compensación de altura de 14 mm para la adaptación a los listones del tejado existentes
- Posibilidad de ajuste lateral de 76 mm en los cabios
- Compensación de altura de 18 mm una vez montado el gancho de tejado y para ajustar el perfil de montaje con precisión
- Posibilidad de ajuste lateral de 10 mm para ajustar el perfil de montaje con precisión

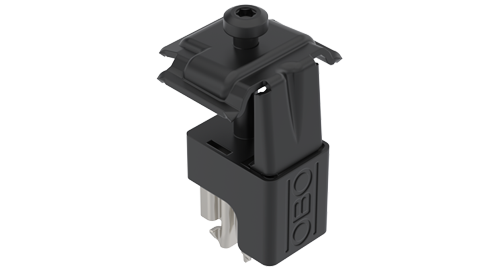

Abrazadera universal para sistema de tejado plano/ inclinado
- Diseño negro para una adaptación perfecta y estética al diseño negro del perfil de soporte correspondiente
- Rango de sujeción para fijación de módulos de 30 a 50 mm
- Se puede girar 90° una vez encajada en la ranura del carril de montaje
- Puede utilizarse como abrazadera intermedia o final
- Geometría especial en las esquinas de la parte superior para la compensación de potencial al módulo solar
- La carcasa de plástico envolvente guía la parte superior y evita que ésta se desplace de forma incorrecta durante el montaje
- La parte de arriba permanece en su posición superior hasta que se realiza la fijación final del módulo solar
- Encajable en las patas de montaje previstas para ello (sistema de tejado plano) y en la ranura del perfil de montaje (sistema de tejado inclinado)
- La carcasa de plástico actúa como superficie de apoyo que permite posicionar los paneles adecuadamente
- Gran vida útil gracias al empleo de acero inoxidable de alta calidad

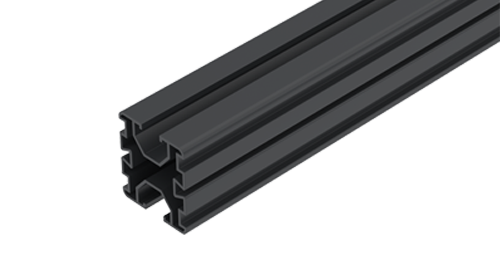

Perfil de soporte para sistema de tejado plano/inclinado
- Diseño negro para una adaptación perfecta y estética al tejado correspondiente
- Ranuras de 10 mm y doble cara, p. ej. para tuercas deslizantes, abrazaderas universales y/o de puesta a tierra
- Ranuras laterales adicionales, p. ej., para conectores longitudinales y/o transversales

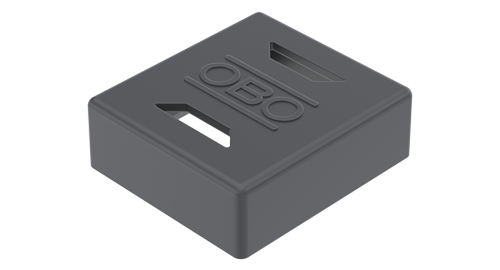

Tapón de terminación para perfil de soporte
- Diseño negro para una adaptación perfecta y estética al diseño negro del perfil de soporte correspondiente
- Las perforaciones integradas permiten evacuar el agua y evitan así que ésta se acumule en el perfil de soporte
- Acabado estético del perfil de soporte: permite, por ejemplo, disimular los bordes de corte poco estéticos.
Borne de puesta a tierra universal FV
- El borne de puesta a tierra universal está preinstalado
- Adaptación precisa de la abrazadera de puesta a tierra mediante una tuerca deslizante premontada en la ranura del perfil de soporte correspondiente
- Resistente a corrientes de rayo de hasta 100 kA
- Montaje rápido gracias al mecanismo de resorte integrado
- Ver el sistema de fijación de conductores redondos RD 8-10
- Para la fijación de cables de uno y/o varios hilos de 6-50 mm².
- Para todos los perfiles con ranura de 10 mm. En combinación con el perfil de soporte OBO se garantiza un uso óptimo.
- Cumple con los requisitos de la norma DIN EN 62561-1

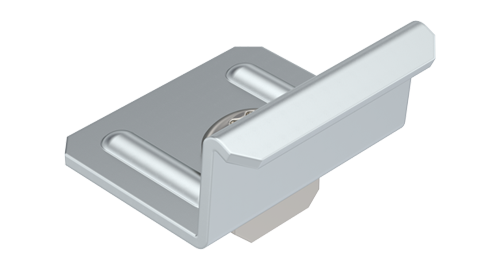

Conector transversal para perfil de soporte
- Para realizar una unión transversal en la superficie del tejado
- Solución para las zonas del tejado de difícil acceso, como cuando no es posible realizar una unión de perfil directa
- Se fija en la ranura lateral del perfil de soporte
- Atornillable con una llave TX 40
