Abrazadera sobre perfil base U simple, mediacaña metálica, A4

Abrazadera sobre perfil base U simple, mediacaña metálica, A4

Tipo BS-U1-M-16 A4
|
Código 1186609
|
EAN 4012196850303
Mostrar todas las versiones
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 25 Unidad

Unidad

Descripción

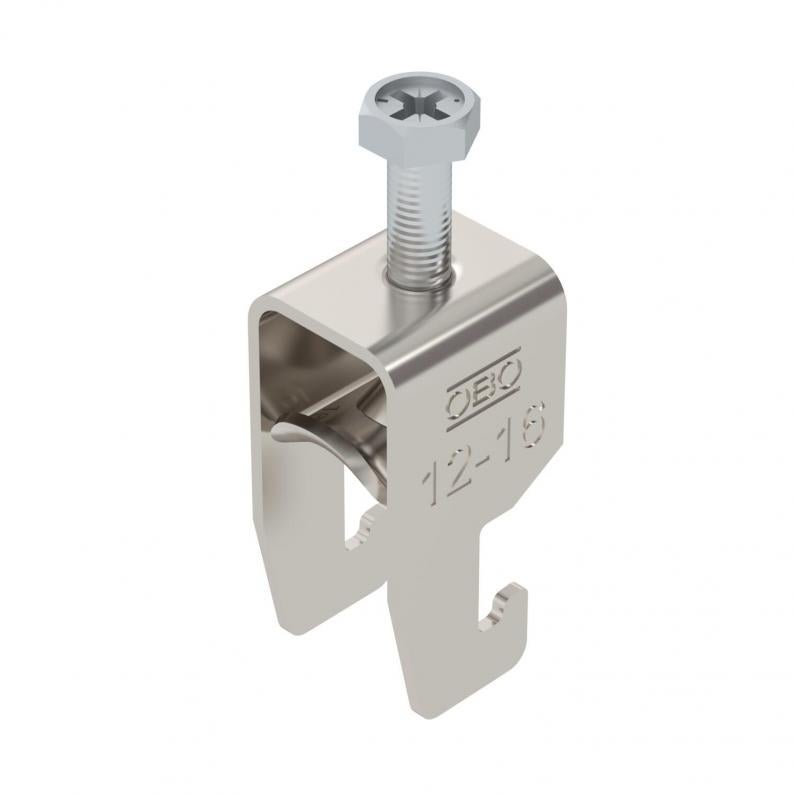

Abrazadera sobre perfil con base U, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Ancho de ranura 18 mm
  • Ancho de ranura 22 mm
  • Abrazadera sobre perfil en C con ancho de ranura 18-22 mm.
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E60
  • Clase de mantenimiento de función E90
  • Huella de CO₂ (PCF)

Datos técnicos

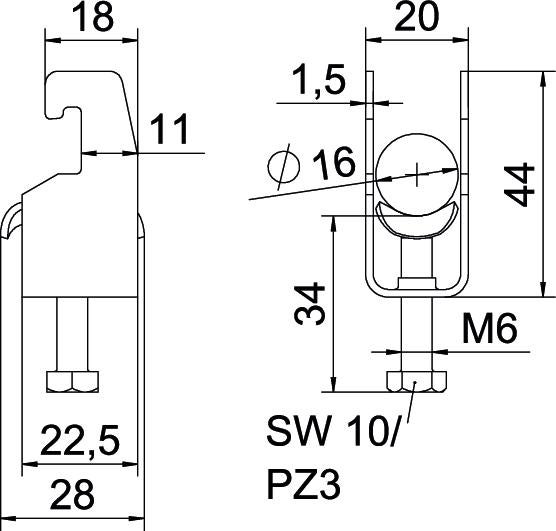

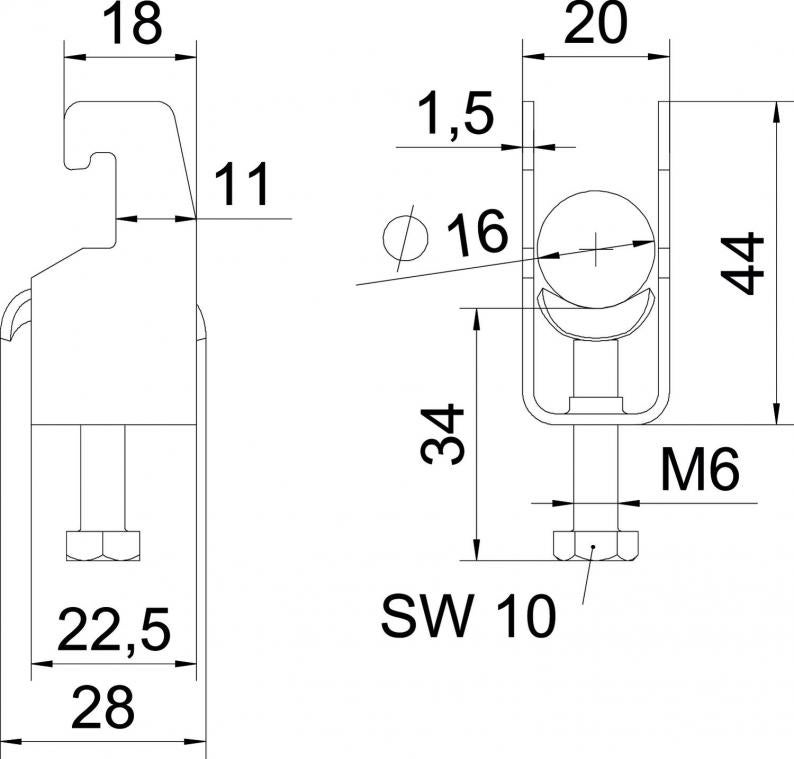

Dimensiones

Longitud22,5 mm
Ancho20 mm
Altura44 mm
Medida L34 mm
Medida A22,5 mm
Medida B20 mm
Medida H44 mm
Medida t1,5 mm
Medida C28 mm
Medida G (mm)M6

Datos técnicos

Espesor de chapa1,5 mm
Para diámetro de tubo mín.12 mm
Para diámetro de tubo máx.16 mm
Ancho de ranura10 mm
Para carriles con ancho de ranura (con intervalo) mín.18 mm
Para carriles con ancho de ranura (con intervalo) máx.22 mm
Libre de halógenossí
RoscaM6
Con bandeja metálicasí
Longitud, dimensiones exteriores28 mm
Número de cables / tubos1
Accesorio de superficieSin tratar
Accesorio de materialAcero inoxidable
Máx. Par de apriete3 Nm
Modo de montajePerfiles en C
Rango de sujeción D mín.12 mm
Rango de sujeción D máx.16 mm
Dimensión12-16mm
SuperficiePulido, con tratamiento posterior
MaterialAcero inoxidable 1.4571
Con contramediacañano
Material de la bandejaAcero inoxidable

Datos medioambientales

0,2507 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Huella de CO2 (GWP) Cradle-to-Gate0,2507 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,2507 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Certificados (2)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-U1-M-12 A4
Código
1186602
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-U1-M-16 A4
Código
1186609
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-U1-M-22 A4
Código
1186616
Máx. Par de apriete
3
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-U1-M-28 A4
Código
1186622
Máx. Par de apriete
3
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-U1-M-34 A4
Código
1186629
Máx. Par de apriete
3
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-U1-M-40 A4
Código
1186636
Máx. Par de apriete
3
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-U1-M-46 A4
Código
1186642
Máx. Par de apriete
5
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-U1-M-52 A4
Código
1186649
Máx. Par de apriete
5
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-U1-M-58 A4
Código
1186656
Máx. Par de apriete
5
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-U1-M-64 A4
Código
1186662
Máx. Par de apriete
5
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-U1-M-70 A4
Código
1186669
Máx. Par de apriete
5
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-U1-M-76 A4
Código
1186676
Máx. Par de apriete
5
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
