Bandeja de rejilla GR-Magic® 35 A2
Tipo GRM 35 200 A2
|Código 6000057
|EAN 4012195470724
Código / Tipo
Longitud
Ancho
Altura
Sección efectiva
Diámetro alambre
Ud. mín. envase: 3 m
3m
m
Descripción

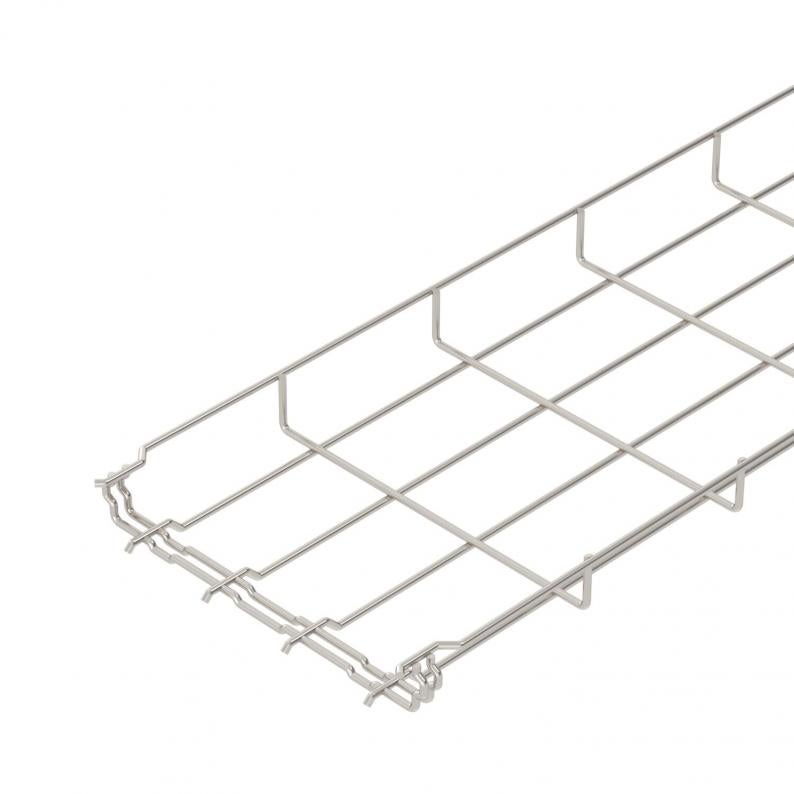

Bandeja de rejilla con conexión rápida de ala 35 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Para la bandeja de rejilla no se necesita ningún tipo de unión, simplemente se engancha un tramo con otro. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).
Datos técnicos

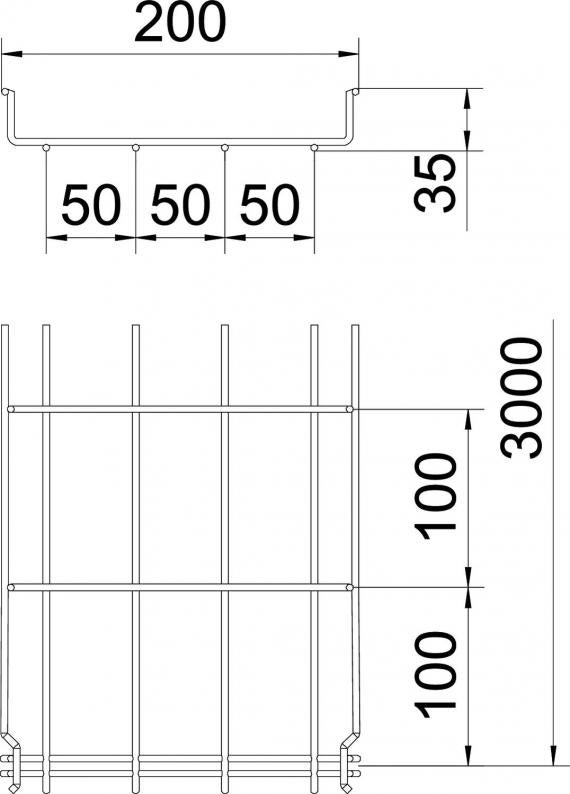

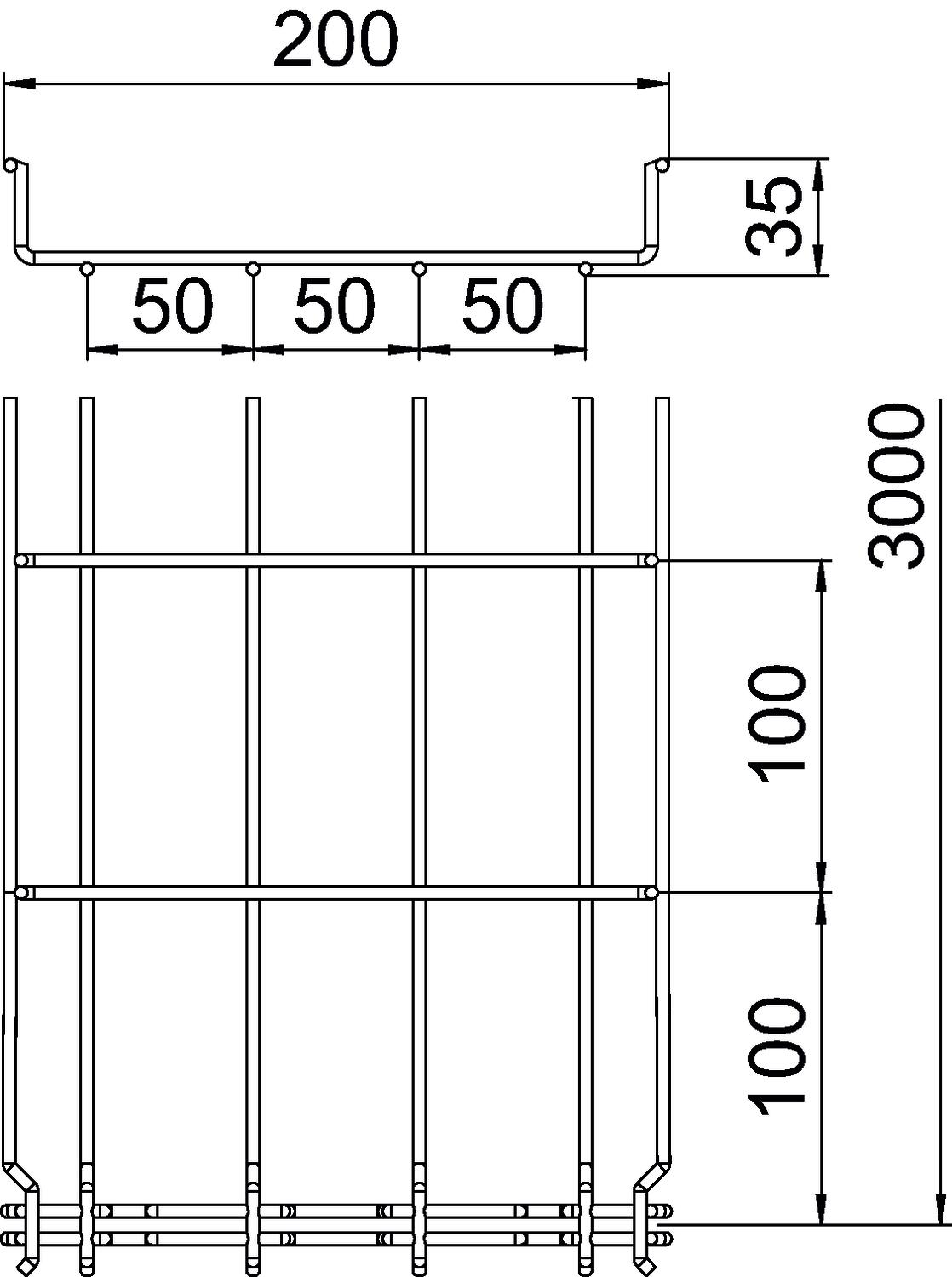

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 35 mm |
| Medida B | 200 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 50,1 cm² |
| Acero inoxidable, barnizado | sí |
| Sección efectiva | 7000 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 3,9 mm |
| Dimensión | 35x200x3000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,3 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,14 kN/m |
| Distancia de sujeción 2,0 m | 0,1 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
3,8986 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 3,8986 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,8986 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (6)
Declaraciones (4)
Certificados (3)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Código
GRM 35 50 A2
3000
50
35
no
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
no
23
3,9
6000055
GRM 35 150 A2
3000
150
35
no
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
no
50,1
3,9
6000057
GRM 35 300 A2
3000
300
35
no
71,3
4,8
6000059
Ancho
Sección efectiva
Diámetro alambre
GRM 35 50 A2
Código
6000054
Longitud
3000
Ancho
50
Altura
35
Mantenimiento de función
no
Sección efectiva
9,4
Diámetro alambre
3,9
GRM 35 100 A2
Código
6000055
Longitud
3000
Ancho
100
Altura
35
Mantenimiento de función
no
Sección efectiva
23
Diámetro alambre
3,9
GRM 35 150 A2
Código
6000056
Longitud
3000
Ancho
150
Altura
35
Mantenimiento de función
no
Sección efectiva
36,6
Diámetro alambre
3,9
GRM 35 200 A2
Código
6000057
Longitud
3000
Ancho
200
Altura
35
Mantenimiento de función
no
Sección efectiva
50,1
Diámetro alambre
3,9
GRM 35 300 A2
Código
6000059
Longitud
3000
Ancho
300
Altura
35
Mantenimiento de función
no
Sección efectiva
71,3
Diámetro alambre
4,8
