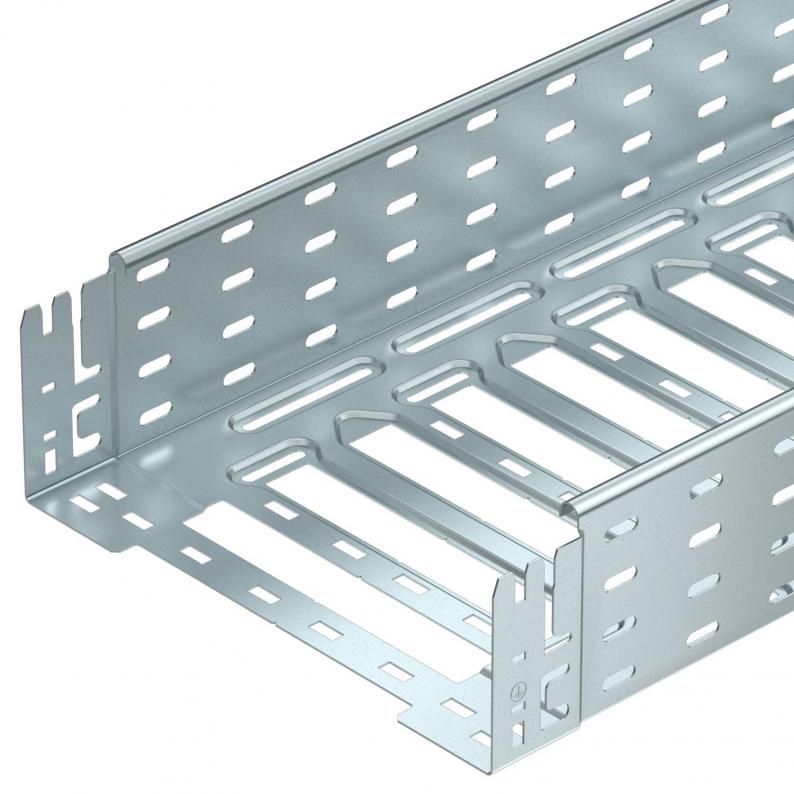

Bandeja portacables MKS-Magic® 110 FS
Tipo MKSM 115 FS
|Código 6059158
|EAN 4012195830924
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 110 mm |
| Medida y | 112 mm |
| Medida L | 30 mm |
| Medida B | 150 mm |
| Medida x | 46 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 161 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 16100 mm² |
| Con tapa | no |
| Dimensión | 110x150x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 2 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,5 kN/m |
| Distancia de sujeción 3,0 m | 0,7 kN/m |
| Clase de carga NEMA | 8A |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
7,1092 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,1092 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,1092 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSM 110 FS
3050
100
110
no
1
Galvanizado en banda
Acero
zinc
6059156
MKSM 115 FS
3050
150
110
no
1
Galvanizado en banda
Acero
zinc
6059158
MKSM 120 FS
3050
200
110
no
1
Galvanizado en banda
Acero
zinc
6059160
MKSM 130 FS
3050
300
110
no
1
Galvanizado en banda
Acero
zinc
6059162
MKSM 140 FS
3050
400
110
no
1
Galvanizado en banda
Acero
zinc
6059164
MKSM 150 FS
3050
500
110
no
1
Galvanizado en banda
Acero
zinc
6059166
MKSM 160 FS
3050
600
110
no
1
Galvanizado en banda
Acero
zinc
6059168
Ancho
MKSM 110 FS
Código
6059156
Longitud
3050
Ancho
100
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 115 FS
Código
6059158
Longitud
3050
Ancho
150
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 120 FS
Código
6059160
Longitud
3050
Ancho
200
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 130 FS
Código
6059162
Longitud
3050
Ancho
300
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 140 FS
Código
6059164
Longitud
3050
Ancho
400
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 150 FS
Código
6059166
Longitud
3050
Ancho
500
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSM 160 FS
Código
6059168
Longitud
3050
Ancho
600
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
