Caja bajo suelo UGD350-3 para GESR9/55
Tipo UGD55 350-3R9R
|Código 7410064
|EAN 4012195678779
Código / Tipo
7410064 / UGD55 350-3R9R
Altura de pavimento mín.
55 mm
Altura de pavimento máx.
80 mm
Modelo de tapa
redondo
Orificio para la instalación de unidad de montaje
redondo
Tamaño nominal para unidades portamecanismos
R9
Tamaño nominal
350 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

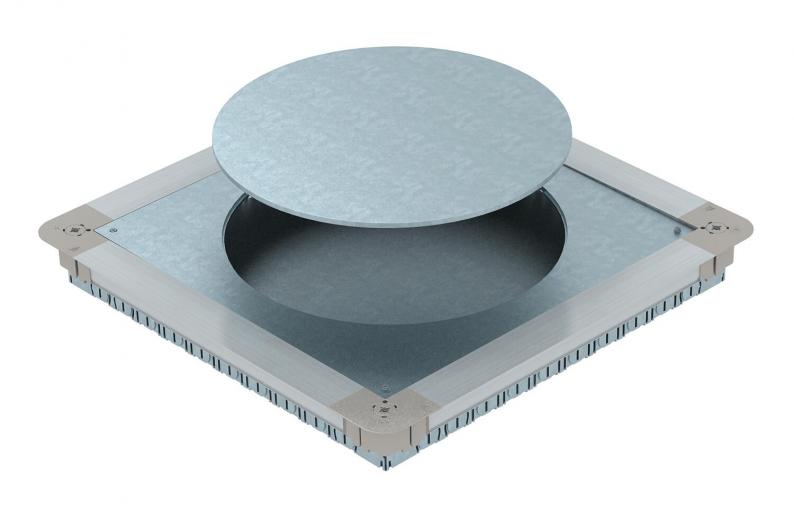

Caja portamecanismos con tapa de montaje y placa ciega con paredes laterales de chapa de acero. Para el montaje de una caja portamecanismos cuadrada GES9 55 en pavimentos a partir de 55 mm de altura. Se puede nivelar de forma continua a la altura de pavimento y el pavimento puede montarse a ras del borde de extracción del pavimento. Con aberturas para introducción de tubos en cada lado 7 x M20, 3 x M25, 4 x M32. Tamaño útil de tubo con una altura de sistema de 55 mm: M20.
Datos técnicos
Dimensiones
| Longitud | 467 mm |
|---|---|
| Ancho | 467 mm |
| Altura | 55 mm |
| Medida A | 467 mm |
| Medida B | 467 mm |
| Medida h | 55 mm |
| Medida d Ø | 305 mm |
Datos técnicos
| Altura de pavimento mín. | 55 mm |
|---|---|
| Altura de pavimento máx. | 80 mm |
| Modelo de tapa | redondo |
| Margen de nivelación mín. | 55 mm |
| Margen de nivelación máx. | 80 mm |
| Adecuado para canalización bajo pavimento | no |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Ancho de canal mín. | 190 mm |
| Ancho de canal máx. | 350 mm |
| Orificio para la instalación de caja sobre el pavimento | no |
| Posibilidad de instalar una junta | no |
| Desacoplable | no |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | no |
| Cuidados del suelo | seco |
| Retráctil a nivel del suelo | sí |
| Orificio para la instalación de unidad de montaje | redondo |
| Posibilidad de ampliación | para el montaje de mecanismos |
| para la conexión de tubos | sí |
| Tamaño nominal para unidades portamecanismos | R9 |
| Tamaño nominal | 350 mm |
| Conforme a ROHS | exento |
| Dimensión | 467x467x55 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Datos medioambientales
41,1371 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 41,1371 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 41,1371 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
GES9 55U V 7011
7405037
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
GESR9 55U V 7011
7405047
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
GES9 55U V 7011
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
GESR9 55U V 7011
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
