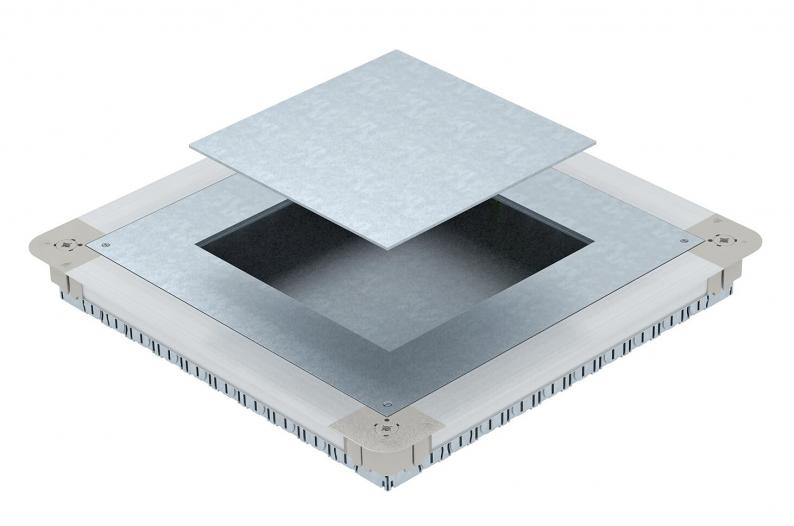

Caja bajo suelo UGD350-3 paraGES9/55
Tipo UGD55 350-3 9R
|Código 7410062
|EAN 4012195678762
Código / Tipo
7410062 / UGD55 350-3 9R
Altura de pavimento mín.
55 mm
Altura de pavimento máx.
80 mm
Modelo de tapa
Cuadrado
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal para unidades portamecanismos
9
Tamaño nominal
350 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja portamecanismos con tapa de montaje y placa ciega con paredes laterales de chapa de acero. Para el montaje de una caja portamecanismos cuadrada GES9 55 en pavimentos a partir de 55 mm de altura. Se puede nivelar de forma continua a la altura de pavimento y el pavimento puede montarse a ras del borde de extracción del pavimento. Con aberturas para introducción de tubos en cada lado 7 x M20, 3 x M25, 4 x M32. Tamaño útil de tubo con una altura de sistema de 55 mm: M20.
Datos técnicos
Dimensiones
| Longitud | 467 mm |
|---|---|
| Ancho | 467 mm |
| Altura | 55 mm |
| Medida A | 467 mm |
| Medida B | 467 mm |
| Medida b | 244 mm |
| Medida a | 244 mm |
| Medida h | 55 mm |
Datos técnicos
| Altura de pavimento mín. | 55 mm |
|---|---|
| Altura de pavimento máx. | 80 mm |
| Modelo de tapa | Cuadrado |
| Margen de nivelación mín. | 55 mm |
| Margen de nivelación máx. | 80 mm |
| Adecuado para canalización bajo pavimento | no |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Ancho de canal mín. | 190 mm |
| Ancho de canal máx. | 350 mm |
| Orificio para la instalación de caja sobre el pavimento | no |
| Posibilidad de instalar una junta | no |
| Desacoplable | no |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | no |
| Cuidados del suelo | seco |
| Retráctil a nivel del suelo | sí |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| Posibilidad de ampliación | para el montaje de mecanismos |
| para la conexión de tubos | sí |
| Tamaño nominal para unidades portamecanismos | 9 |
| Tamaño nominal | 350 mm |
| Conforme a ROHS | exento |
| Dimensión | 467x467x55 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Datos medioambientales
38,524 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 38,524 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 38,524 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
