FireBox T100ED, con fijación exterior
Tipo T 100 ED 10-5 A
Código 7205543
EAN 4012195993117
Código / Tipo
7205543 / T 100 ED 10-5 A
Medidas interiores
136x102x57 mm
Número de entradas
10
Clase de protección
IP66
Color
naranja; RAL 2003
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

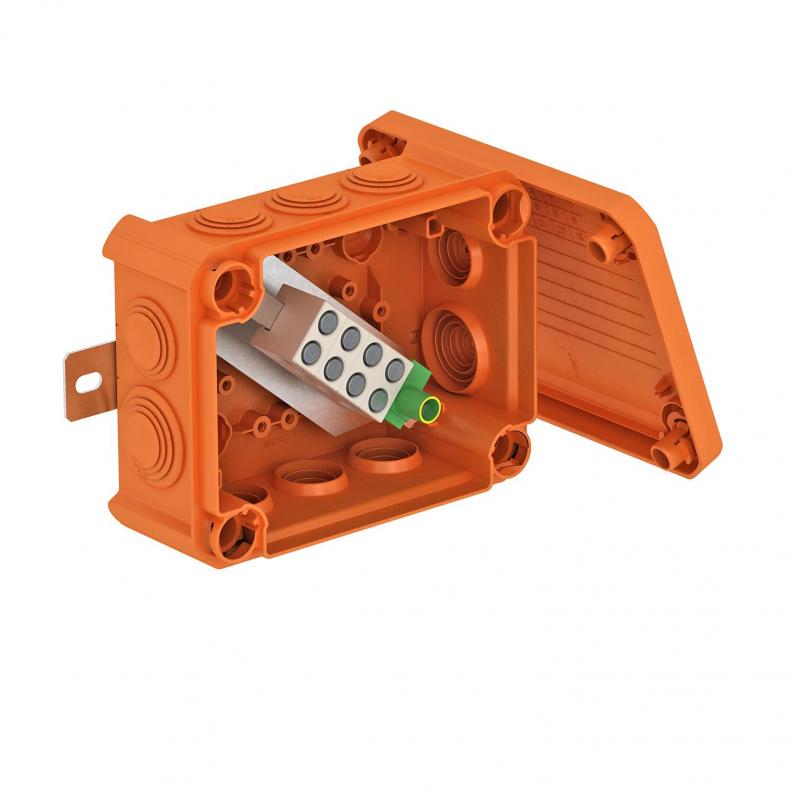

Caja de derivación sin halógenos con juntas insertables flexibles premontadas, homologada para el mantenimiento de función de sistemas eléctricos según la norma DIN 4102 parte 12. Clases de mantenimiento de función de E30 a E90.
Color: naranja pálido.
Unidad de conexión completamente montada de cerámica especial resistente a altas temperaturas y bornes de conexión identificados. Se suministra con 2 anclajes de tornillo a prueba de fuego MMS 6x50 para una fijación a los soportes externos.
Sección nominal de cable de potencia: máx. 10 mm² 2 conductores de cobre rígidos de 4 mm² como máximo por punto de sujeción.
Alto grado de protección IP66, clase de resistencia al impacto IK08.
Los detalles sobre los tipos de cable, y los fabricantes, se pueden encontrar en el certificado de test de construcción general del instituto de ensayo de materiales del MPA NRW, Erwitte.
Color: naranja pálido.
Unidad de conexión completamente montada de cerámica especial resistente a altas temperaturas y bornes de conexión identificados. Se suministra con 2 anclajes de tornillo a prueba de fuego MMS 6x50 para una fijación a los soportes externos.
Sección nominal de cable de potencia: máx. 10 mm² 2 conductores de cobre rígidos de 4 mm² como máximo por punto de sujeción.
Alto grado de protección IP66, clase de resistencia al impacto IK08.
Los detalles sobre los tipos de cable, y los fabricantes, se pueden encontrar en el certificado de test de construcción general del instituto de ensayo de materiales del MPA NRW, Erwitte.
Cantidad de puntos de contacto con borne protector de conductor
Medidas interiores: 136x102x57 mm
Datos técnicos

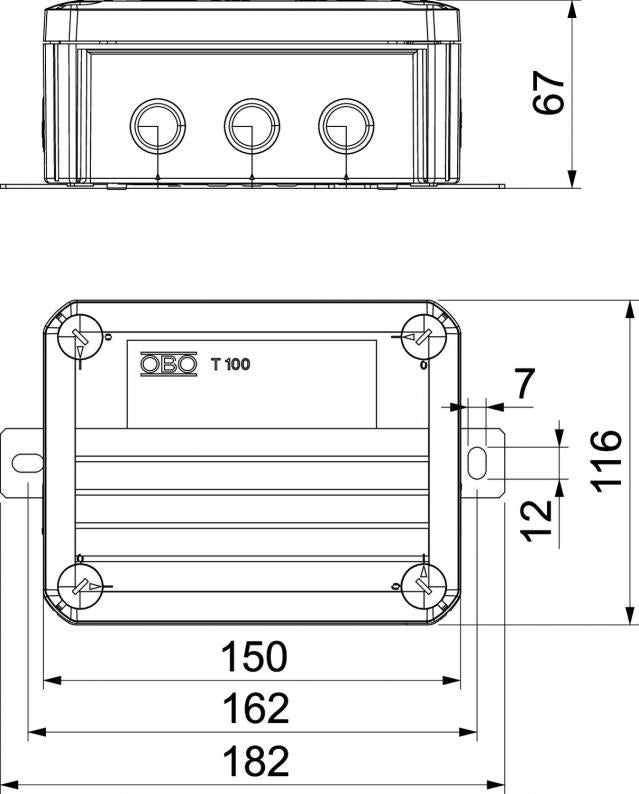

Dimensiones
| Longitud | 150 mm |
|---|---|
| Ancho | 116 mm |
| Altura | 67 mm |
| Medidas interiores | 136x102x57 mm |
Datos técnicos
| A prueba de impactos | no |
|---|---|
| Libre de halógenos | sí |
| Número de entradas | 10 |
| Cantidad de bornes | 5 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP66 |
| Tensión nominal | 660 V |
| Tubular | no |
| Con tapa | sí |
| Precintable | no |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 690 V |
| Mantenimiento de función | E 90 |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Membrana escalonada separable |
| Con apantallamiento | no |
| Resistente a la intemperie | no |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Sección nominal mín. | 10 mm² |
| Ejecución | Rectangular |
| Montaje | Borne |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Conforme a ROHS | exento |
| Dimensión | 150x116x67 |
| Material | Polipropileno |
| Color | naranja; RAL 2003 |
| Serie de productos | FireBox Serie T |
Datos medioambientales
1,7546 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,7546 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,7546 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
