Bandeja de escalera LG 110, 6 m VS FT
Código 6216465 | EAN 4012195065371
- Descripción de producto
-

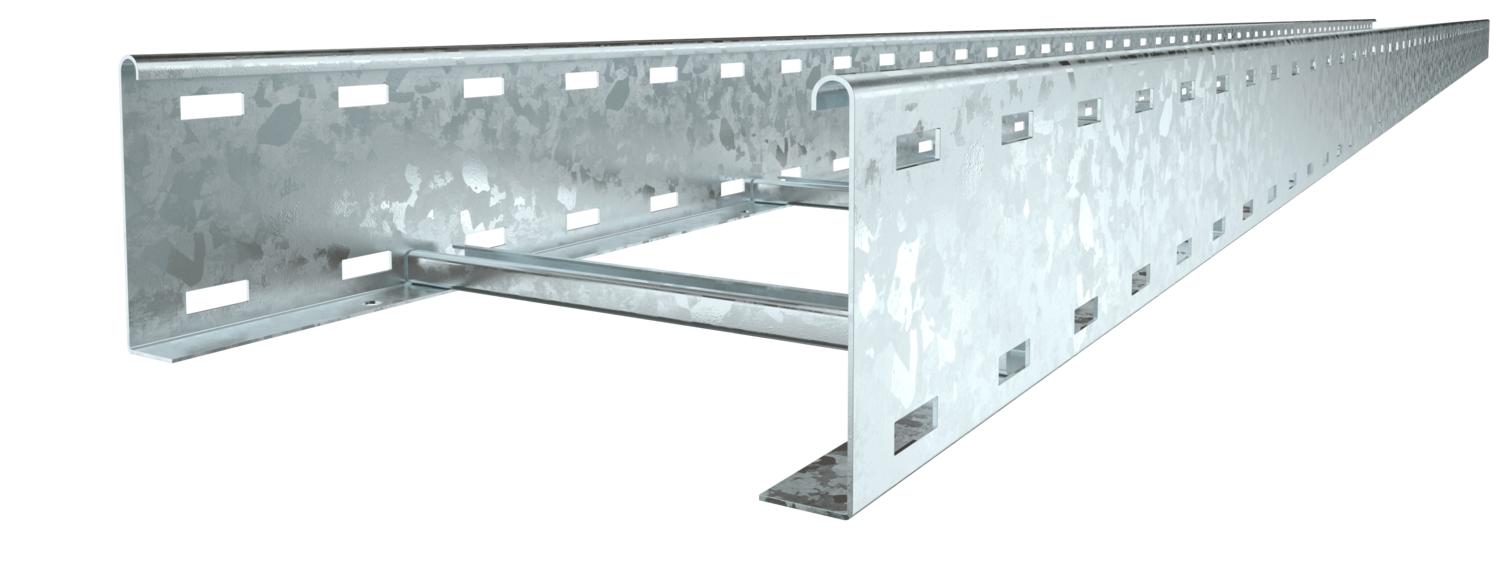

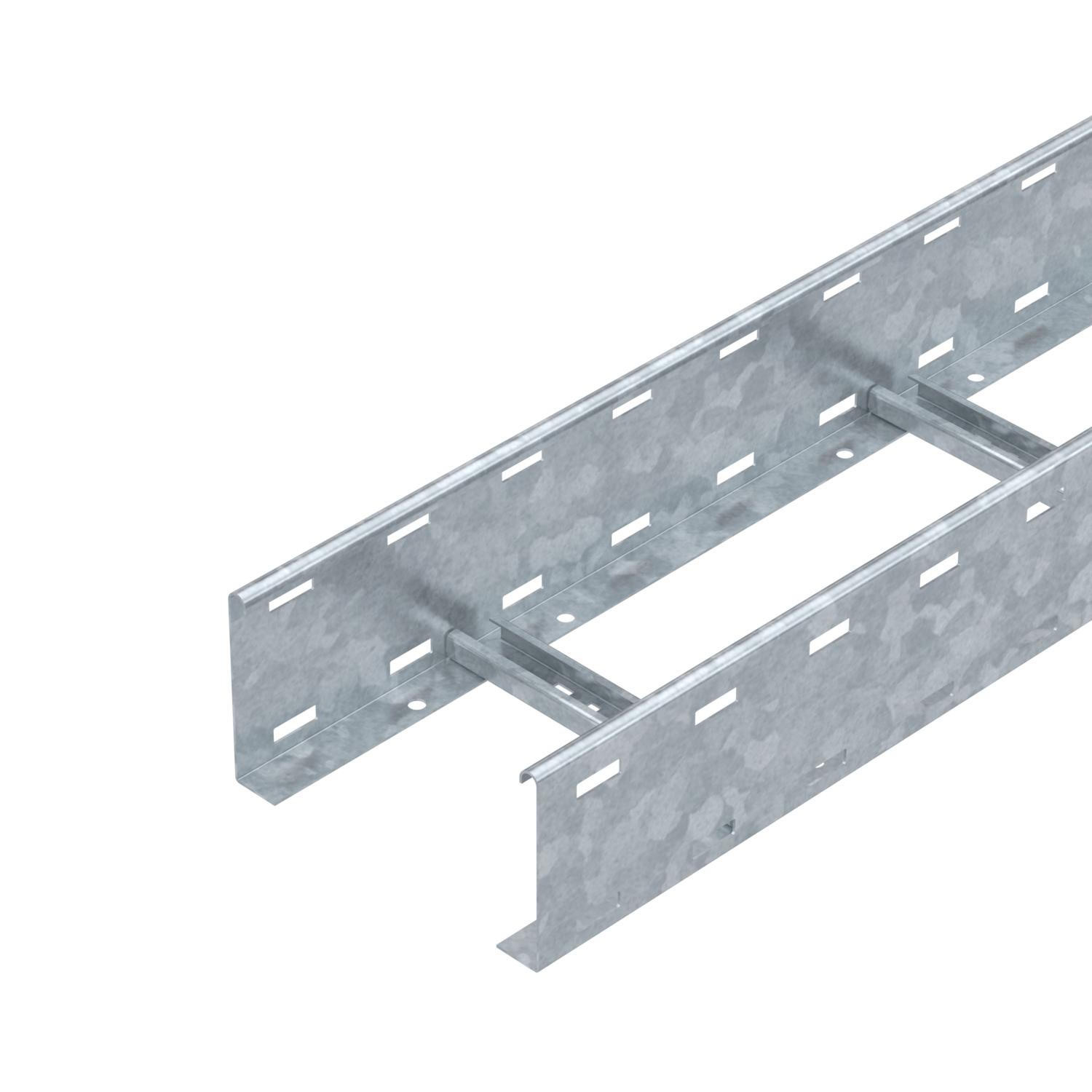

Descripción de productoBandeja de escalera con barra lateral perforada de ala 110 mm con peldaños de perfil en C abiertos hacia arriba, remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
La bandeja de escalera se suministra plegada.
La abrazadera de media caña sobre perfil 2056 la encontrará en el sistema de bandejas de escalera vertical.
-
- Datos técnicos
-
Datos técnicos

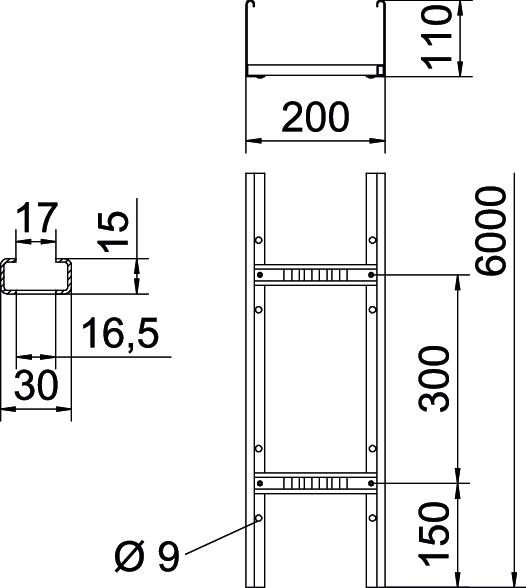

Acero inoxidable, barnizado no Altura 110 mm Ancho 200 mm Color zinc Dimensión 110x200x6000 Distancia de sujeción 2,0 m 3,1 kN/m Distancia de sujeción 2,5 m 2 kN/m Distancia de sujeción 3,0 m 1,4 kN/m Distancia de sujeción 3,5 m 0,9 kN/m Distancia de sujeción 4,0 m 0,65 kN/m Distancia de sujeción 4,5 m 0,55 kN/m Distancia de sujeción 5,0 m 0,5 kN/m Distancia de sujeción 6,0 m 0,15 kN/m Distancia entre peldaños 300 mm Espesor 1,5 mm Fijación del peldaño Con remache ciego Huella de CO2 (GWP) Cradle-to-Gate 8,7567 kg CO2e / 1 Metro Longitud 6000 mm Mantenimiento de función no Material Acero Medida B 200 mm Medida de la ranura del peldaño 16,50 Modelo de peldaños Perfil perforado Modelo de perfil lateral Perfil plano Perforación lateral sí Sección efectiva 18800 mm² Sección efectiva 188 cm² Superficie Galvanizado por inmersión en caliente Tamaño 110x200x6000 Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de escalera tipo LG 110 VS
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta FT
LVG 110 FT 6216548 10 Unidad
Conector articulado FT
LGVG 110 FT 6216653 10 Unidad
Conector de expansión 110 FT
LDVG 110 FT 6216670 2 Unidad
Unión multifunción FT
LMFV 1120 FT 6225770 1 Unidad
Curva de 90° 110 FT
LB 90 1120 R3 FT 6225142 1 Unidad
Pieza en T 110 FT
LT 1120 R3 FT 6225310 1 Unidad
Derivación simple 110 FT
LAA 1120 R3 FT 6225930 1 Unidad
Accesorio para codo articulado 110 FT
LGBE 1120 FT 6225510 1 Unidad
Tapón protector
SKH 110 OR 6222553 20 Par
Conector FT
LAS 110 FT 6221424 10 Unidad
Tabique separador 85 DD
TSG 85 DD 6062331 3 m - Descargas
-
