Bandeja de escalera LG 110, 6 m VS FT
Código 6216477 | EAN 4012195065432
- Descripción de producto
-

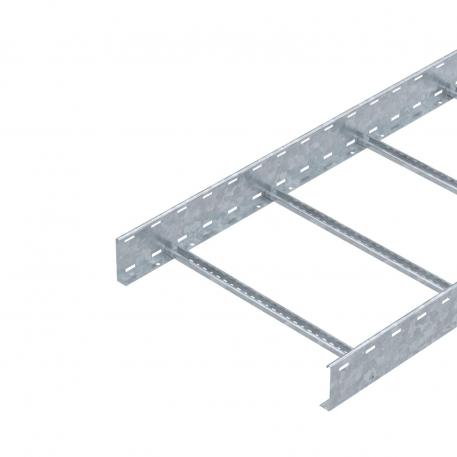

Descripción de productoBandeja de escalera con barra lateral perforada de ala 110 mm con peldaños de perfil en C abiertos hacia arriba, remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
La bandeja de escalera se suministra plegada.
La abrazadera de media caña sobre perfil 2056 la encontrará en el sistema de bandejas de escalera vertical.
-
- Datos técnicos
-
Datos técnicos

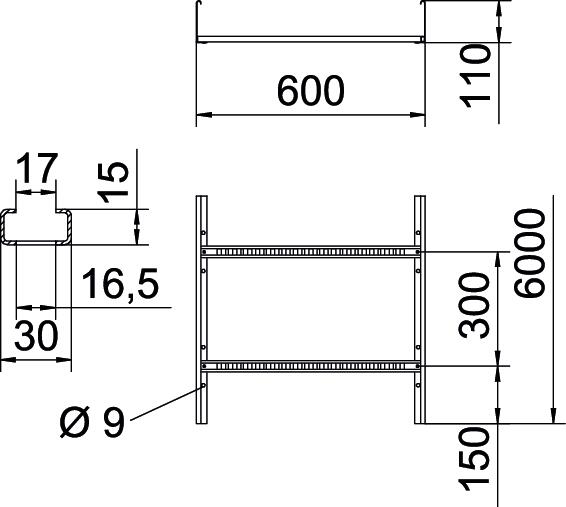

Acero inoxidable, barnizado no Altura 110 mm Ancho 600 mm Color zinc Dimensión 110x600x6000 Distancia de sujeción 2,0 m 3,1 kN/m Distancia de sujeción 2,5 m 2 kN/m Distancia de sujeción 3,0 m 1,4 kN/m Distancia de sujeción 3,5 m 0,9 kN/m Distancia de sujeción 4,0 m 0,65 kN/m Distancia de sujeción 4,5 m 0,55 kN/m Distancia de sujeción 5,0 m 0,5 kN/m Distancia de sujeción 6,0 m 0,15 kN/m Distancia entre peldaños 300 mm Espesor 1,5 mm Fijación del peldaño Con remache ciego Huella de CO2 (GWP) Cradle-to-Gate 10,9889 kg CO2e / 1 Metro Longitud 6000 mm Mantenimiento de función no Material Acero Medida B 600 mm Medida de la ranura del peldaño 16,50 Modelo de peldaños Perfil perforado Modelo de perfil lateral Perfil plano Perforación lateral sí Sección efectiva 568 cm² Sección efectiva 56800 mm² Superficie Galvanizado por inmersión en caliente Tamaño 110x600x6000 Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de escalera tipo LG 110 VS
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta FT
LVG 110 FT 6216548 10 Unidad
Unión multifunción FT
LMFV 1160 FT 6225780 1 Unidad
Tapa con tornillo giratorio FT
DRL 600 FT 6051472 3 m
Tabique separador 85 DD
TSG 85 DD 6062331 3 m Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tapón protector
SKH 110 OR 6222553 20 Par
Pieza de sujeción del tabique separador A2
KS KL A2 6062284 30 Unidad - Descargas
-
