Canal bajo suelo, 2 piezas, 3 conductos, altura del canal 38 mm
Código 7400279 | EAN 4012197352066
- Descripción de producto
-
Descripción de productoCanal para suelo (2 piezas) para el tendido de cables y líneas en sistemas bajo suelo con revestimiento de solado según la norma EN 50085-2-2. Tapa del canal desmontable y de encaje continuo. Con tabique separador en la parte inferior del canal. Máxima capacidad de carga hasta 1,5 kN.
Las paredes laterales perfiladas ofrecen una función de enganche para encajar la tapa del canal en la base del mismo. Los cordones de refuerzo de la tapa del canal refuerzan su estabilidad.
-
- Datos técnicos
-
Dimensiones
Altura 38 mm Altura de canal mín. 38 mm Ámbito de aplicación bajo pavimento Ancho 250 mm Ancho de canal mín. 250 mm Carga vertical, superficie grande hasta 1.500 N Chapa de base sí Desacoplable no Dimensión 2000x250x38 Huella de CO2 (GWP) Cradle-to-Gate 9,351 kg CO2e / 1 Metro Longitud 2000 mm Material Acero Medida a 90 mm Medida b 70 mm Medida h 38 mm Número de conductos 3 St. Número de paredes separadoras fijas 2 Sección efectiva 8422 mm² Sección elevación a 2962 mm² Sección elevación b 2498 mm² Superficie Galvanizado en banda Tapa desmontable sí - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

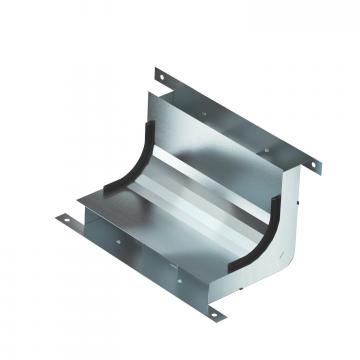

Codo vertical, de 3 compartimentos, altura de canal 38 mm
KV3 25038-2 7400650 1 Unidad
Lengüeta de conexión, para EÜK-2
VL 250-2 7400992 1 Unidad - Descargas
-
Hoja de datos S3 25038-2 / 7400279 , 0.19MB , pdfDeclaración de conformidad UE S3 25038-2 / 7400279 , 0.13MB , pdfREACH Declaración de conformidad S3 25038-2 / 7400279 , 0.12MB , pdfRoHS Declaración de conformidad S3 25038-2 / 7400279 , 0.13MB , pdfInstrucciones de montaje In-concrete system IBK , 3.27MB , pdfInstrucciones de montaje Sistema de canalización bajo pavimento EÜK , 10.26MB , pdfInstrucciones de montaje EÜK screed-covered duct system generation 3 , 76.05MB , pdf
