Canal bajo suelo, 2 piezas, 3 conductos, altura del canal 58 mm
Código 7400283 | EAN 4012197352103
- Descripción de producto
-
Descripción de productoCanal para suelo (2 piezas) para el tendido de cables y líneas en sistemas bajo suelo con revestimiento de solado según la norma EN 50085-2-2. Tapa del canal desmontable y de encaje continuo. Con tabique separador en la parte inferior del canal. Máxima capacidad de carga hasta 1,5 kN. Sólo compatible con la UZD250-4/350-4.
Las paredes laterales perfiladas ofrecen una función de enganche para encajar la tapa del canal en la base del mismo. Los cordones de refuerzo de la tapa del canal refuerzan su estabilidad.
-
- Datos técnicos
-
Dimensiones
Altura 58 mm Altura de canal mín. 58 mm Ámbito de aplicación bajo pavimento Ancho 250 mm Ancho de canal mín. 250 mm Carga vertical, superficie grande hasta 1.500 N Chapa de base sí Desacoplable no Dimensión 2000x250x58 Huella de CO2 (GWP) Cradle-to-Gate 10,6086 kg CO2e / 1 Metro Longitud 2000 mm Material Acero Medida a 90 mm Medida b 70 mm Medida h 58 mm Número de conductos 3 St. Número de paredes separadoras fijas 2 Sección efectiva 13224 mm² Sección elevación a 4670 mm² Sección elevación b 3884 mm² Superficie Galvanizado en banda Tapa desmontable sí - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

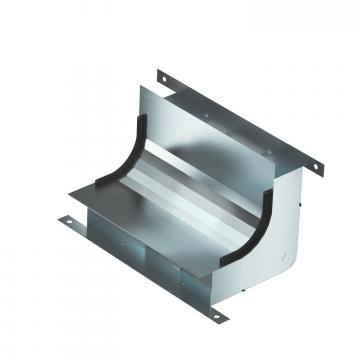

Codo vertical, de 3 compartimentos, altura de canal 58 mm
KV3 25058-2 7400655 1 Unidad
Lengüeta de conexión, para EÜK-2
VL 250-2 7400992 1 Unidad - Descargas
-
Hoja de datos S3 25058-2 / 7400283 , 0.17MB , pdfDeclaración de conformidad UE S3 25058-2 / 7400283 , 0.13MB , pdfREACH Declaración de conformidad S3 25058-2 / 7400283 , 0.12MB , pdfRoHS Declaración de conformidad S3 25058-2 / 7400283 , 0.13MB , pdfInstrucciones de montaje Sistema de canalización bajo pavimento EÜK , 10.26MB , pdfInstrucciones de montaje EÜK screed-covered duct system generation 3 , 76.05MB , pdf
