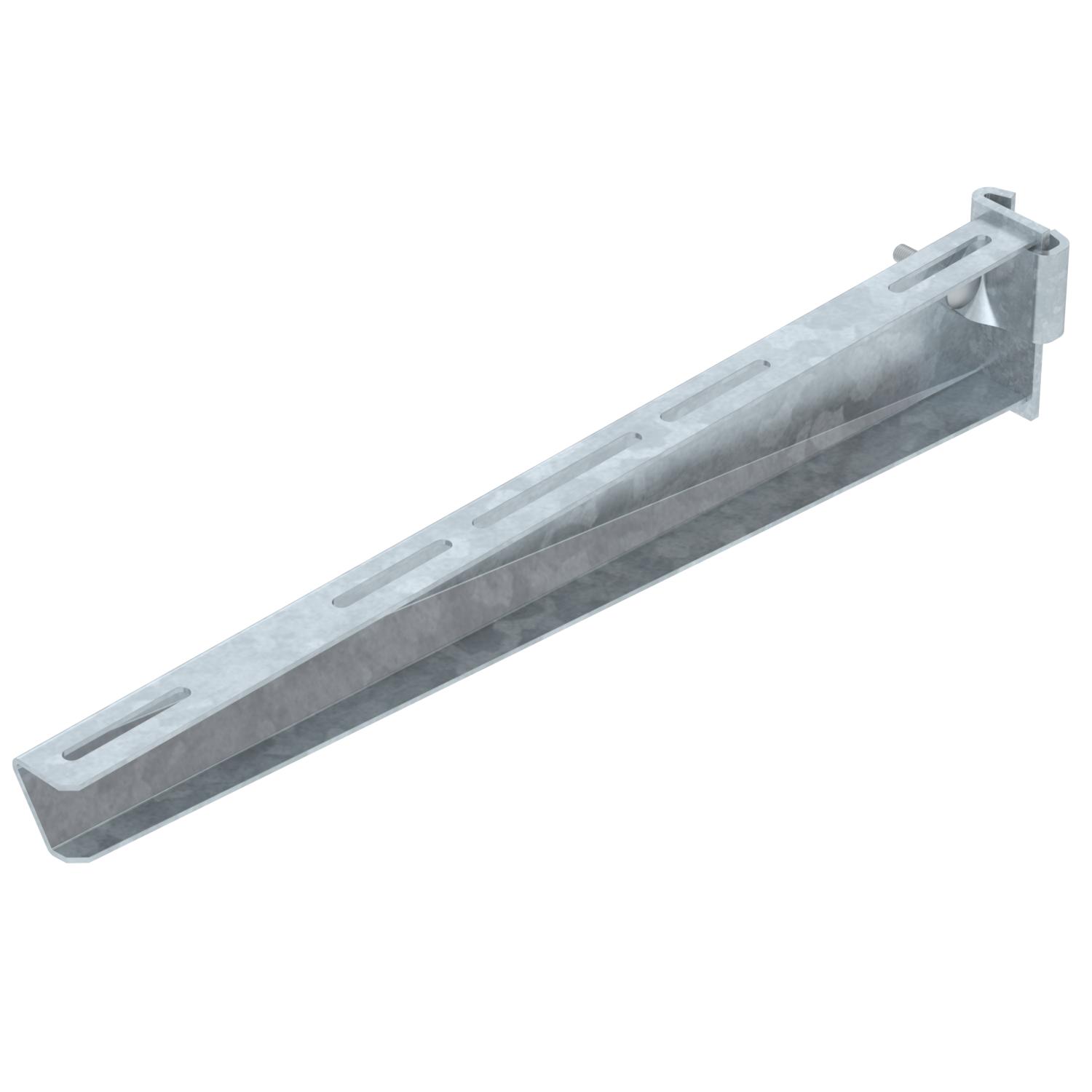

Escuadra para perfil AS 30
Código 6419400 | EAN 4012195873273
- Descripción de producto
-
Descripción de productoEscuadra para perfil para cargas medias para una fijación en perfil IS 8.
-
- Datos técnicos
-
Datos técnicos

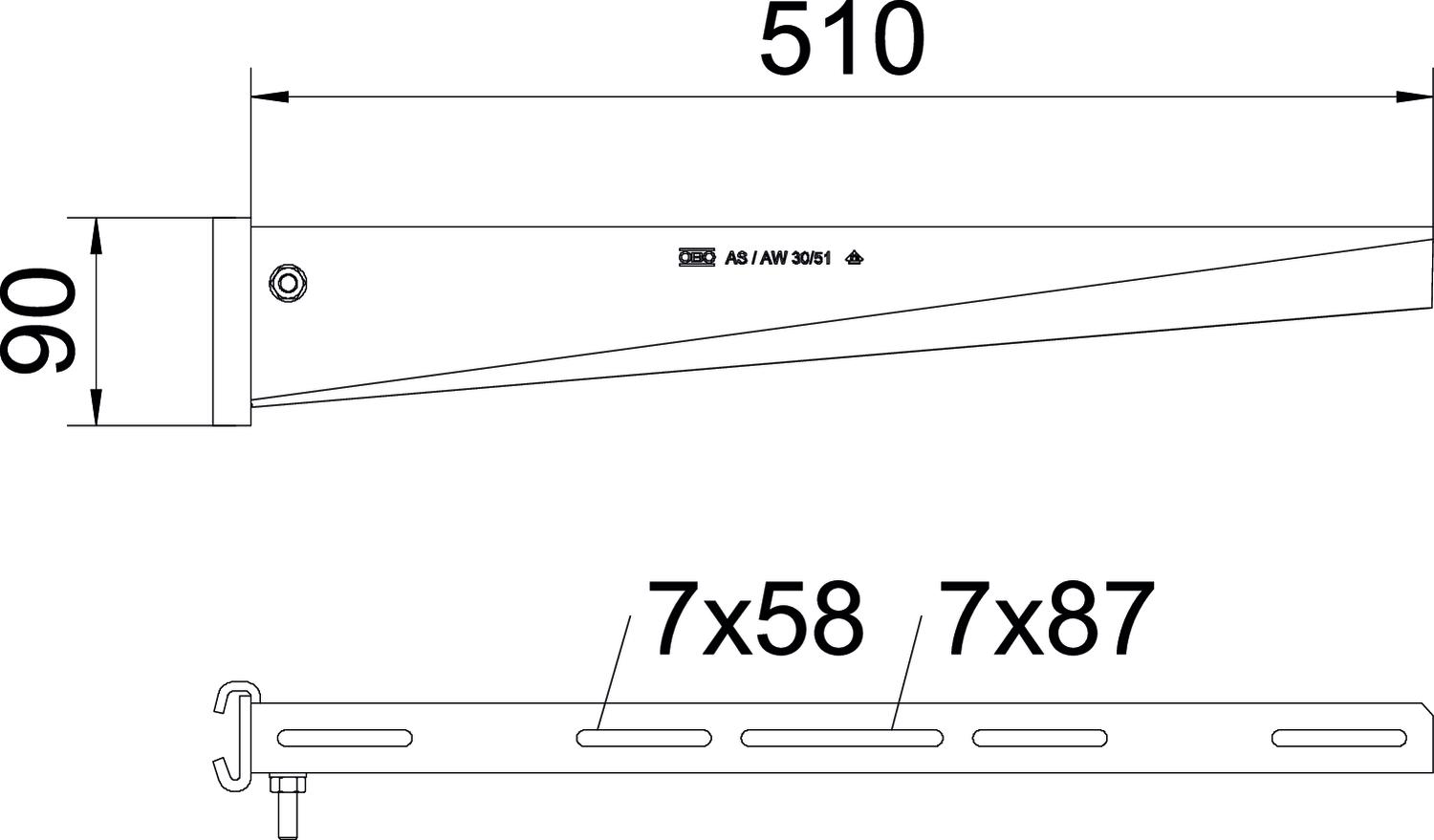

Acero inoxidable, barnizado no Altura 90 mm Ancho 510 mm Color zinc Dimensión B510mm F en kN 3 kN Longitud 41 mm Mantenimiento de función no Material Acero Medida A 41 mm Medida B 510 mm Medida H 90 mm Superficie Galvanizado por inmersión en caliente Versión Escuadra para perfil Datos técnicos
Diagrama de carga escuadra tipo AS 30
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
