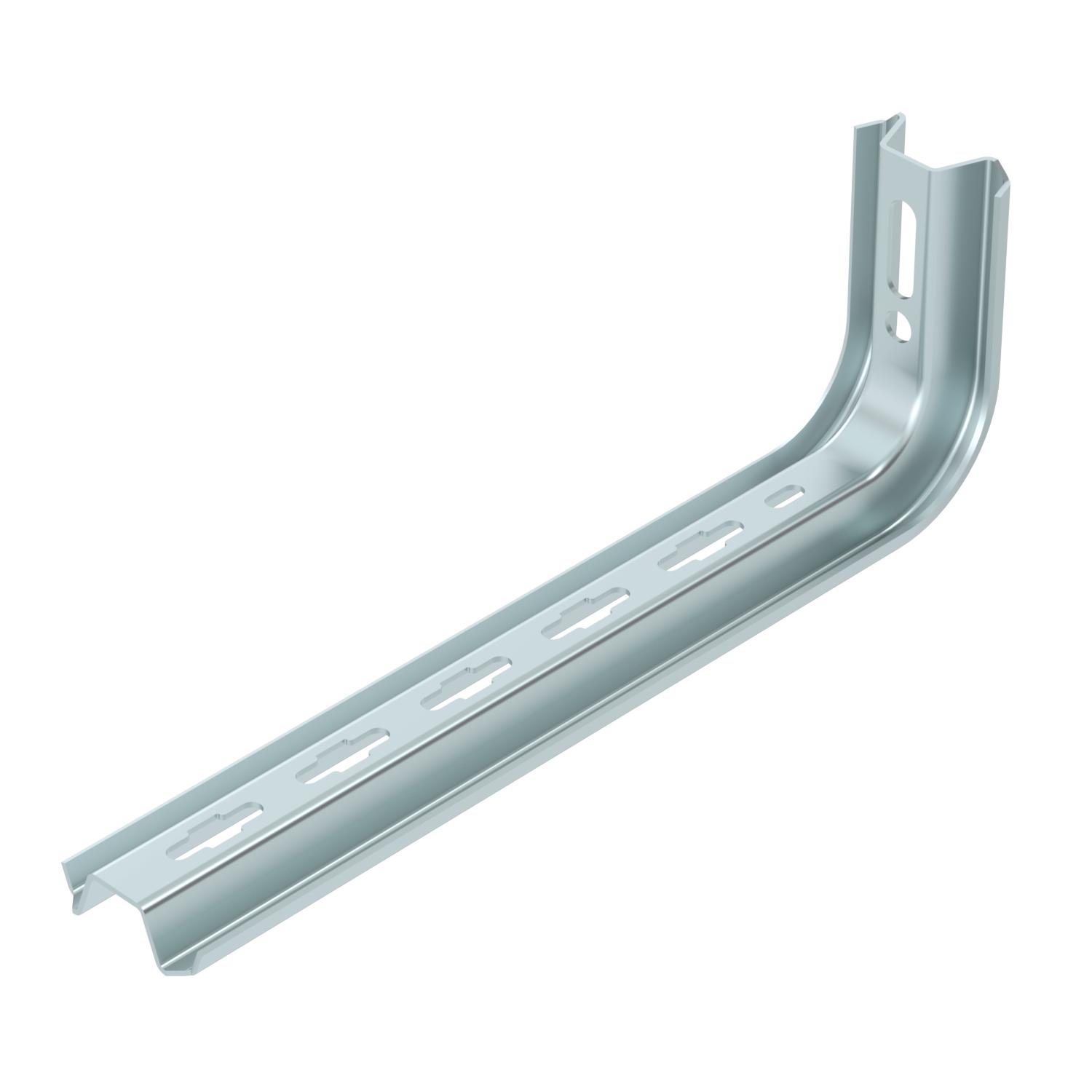

Escuadra TP para pared o perfil FS
Código 6364306 | EAN 4012196199273
- Descripción de producto
-
Descripción de productoPerfil TP para la utilización como un perfil para cargas ligeras en paredes de hormigón horizontales, en una longitud de 145 - 645 mm. Hasta una longitud de 345 mm, el perfil se instala como un escuadra para cargas ligeras.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 120 mm Ancho 60 mm Color zinc Dimensión B345mm F en kN 0,55 kN Huella de CO2 (GWP) Cradle-to-Gate 1,4016 kg CO2e / 1 Unidad Longitud 345 mm Mantenimiento de función no Material Acero Medida B 60 mm Medida H 120 mm Medida L 345 mm Para ancho máx. 300 mm Para ancho mín. 300 Superficie Galvanizado en banda Versión Escuadra de pared/perfil Datos técnicos

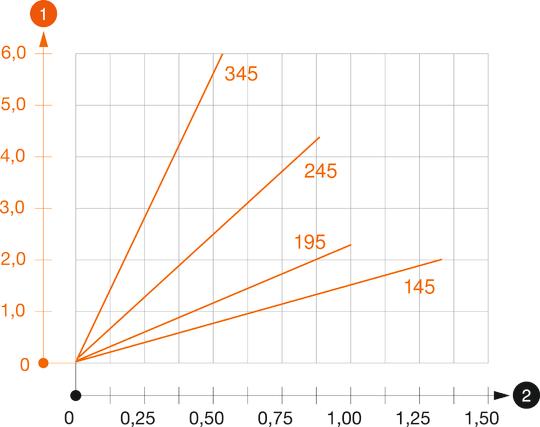

Diagrama de carga escuadra/soporte TPSA
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tapón protector
TPS KS OR 6364625 10 Unidad
Pieza distanciadora FS
DS 4 FS 6416551 20 Unidad - Descargas
-
