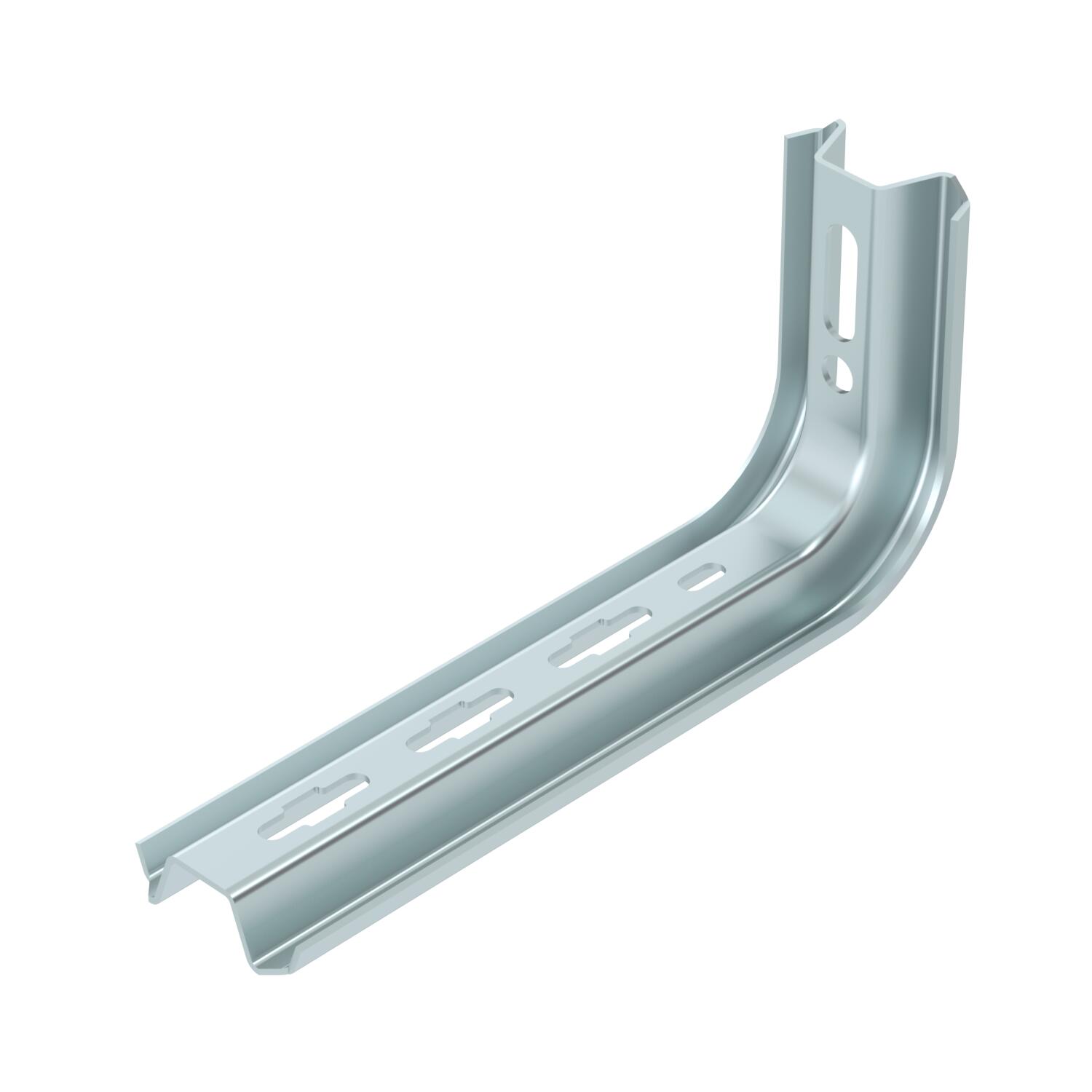

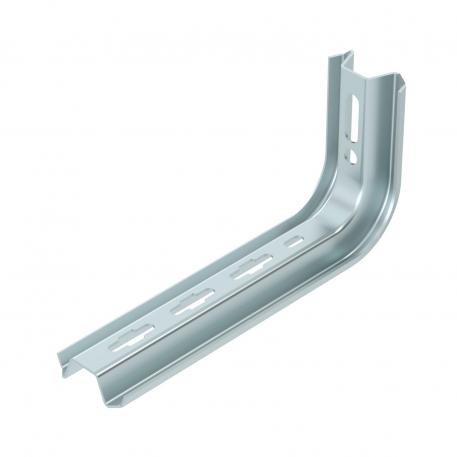

Escuadra TP para pared o perfil FS
Código 6364209 | EAN 4012196199099
- Descripción de producto
-
Descripción de productoPerfil TP para la utilización como un perfil para cargas ligeras en paredes de hormigón horizontales, en una longitud de 145 - 645 mm. Hasta una longitud de 345 mm, el perfil se instala como un escuadra para cargas ligeras.
-
- Datos técnicos
-
Datos técnicos

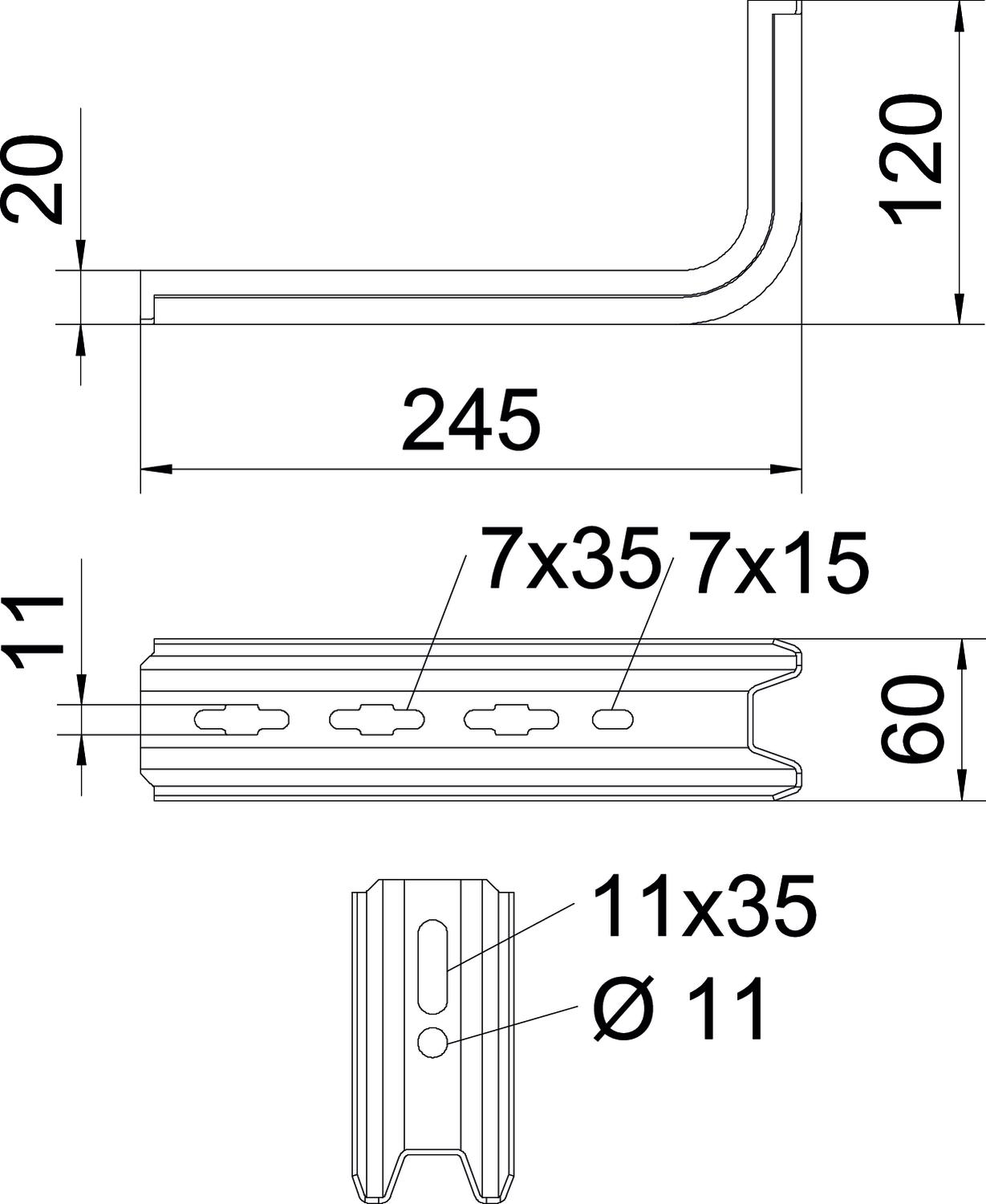

Acero inoxidable, barnizado no Altura 120 mm Ancho 60 mm Color zinc Dimensión B245mm F en kN 0,9 kN Huella de CO2 (GWP) Cradle-to-Gate 1,0808 kg CO2e / 1 Unidad Longitud 245 mm Mantenimiento de función no Material Acero Medida B 60 mm Medida H 120 mm Medida L 245 mm Para ancho máx. 200 mm Para ancho mín. 200 Superficie Galvanizado en banda Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra/soporte TPSA
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tapón protector
TPS KS OR 6364625 10 Unidad
Pieza distanciadora FS
DS 4 FS 6416551 20 Unidad - Descargas
-
Hoja de datos TPSA 245 FS / 6364209 , 0.28MB , pdfDeclaración de conformidad UE TPSA 245 FS / 6364209 , 0.13MB , pdfDeclaración de conformidad UK TPSA 245 FS / 6364209 , 0.09MB , pdfREACH Declaración de conformidad TPSA 245 FS / 6364209 , 0.12MB , pdfRoHS Declaración de conformidad TPSA 245 FS / 6364209 , 0.12MB , pdfDeclaración de protección medioambiental (EPD) TPSA 245 FS / 6364209 , 1.48MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de perfil en TP , 0.04MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
