Escuadra TP para pared y techo A2
Código 6365991 | EAN 4012195617754
- Descripción de producto
-

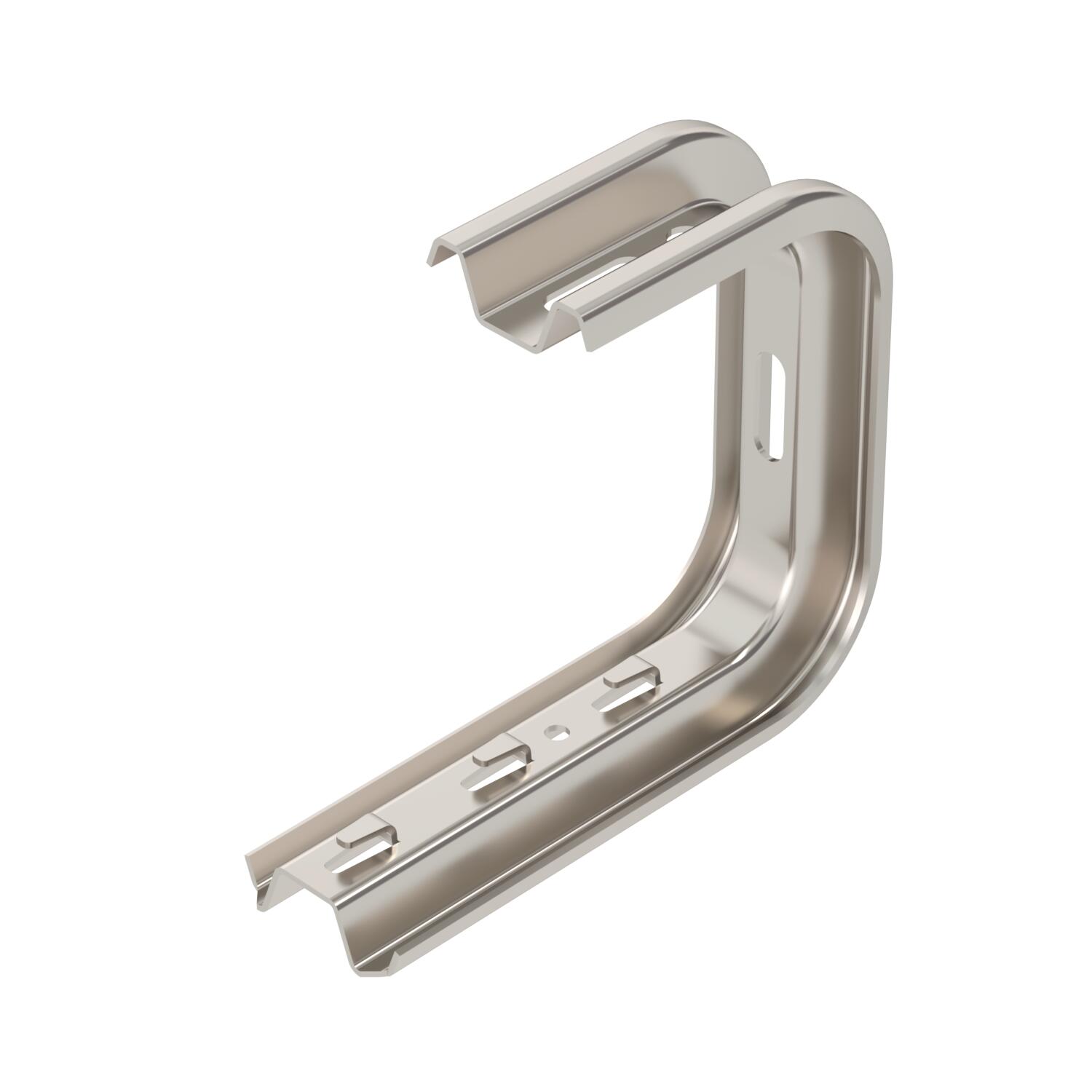

Descripción de productoEscuadra de pared/techo TP con pestañas para la fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-

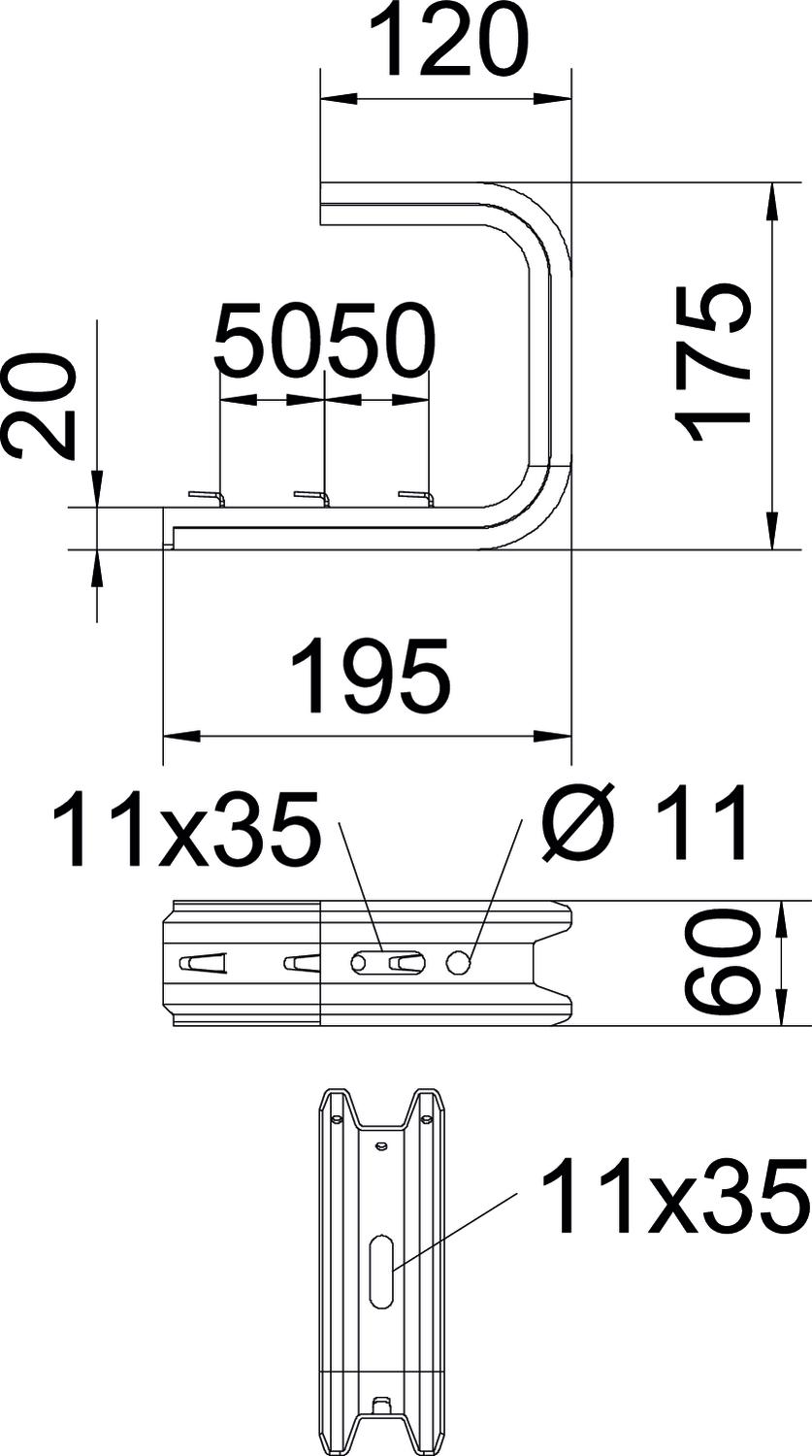

Dimensiones
Altura 60 mm Ancho 195 mm Apropiado para bandeja de escalera no Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables no Color acero inoxidable Dimensión B195mm F en kN pared 1,05 kN F en kN techo 0,95 kN Huella de CO2 (GWP) Cradle-to-Gate 2,8818 kg CO2e / 1 Unidad Longitud 175 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida B 195 mm Medida H 175 mm Medida L 100 mm Para ancho máx. 150 mm Para ancho mín. 150 Superficie Pulido, con tratamiento posterior Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPDG
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
