Escuadra TP para pared y techo A2
Código 6365993 | EAN 4012195617761
- Descripción de producto
-

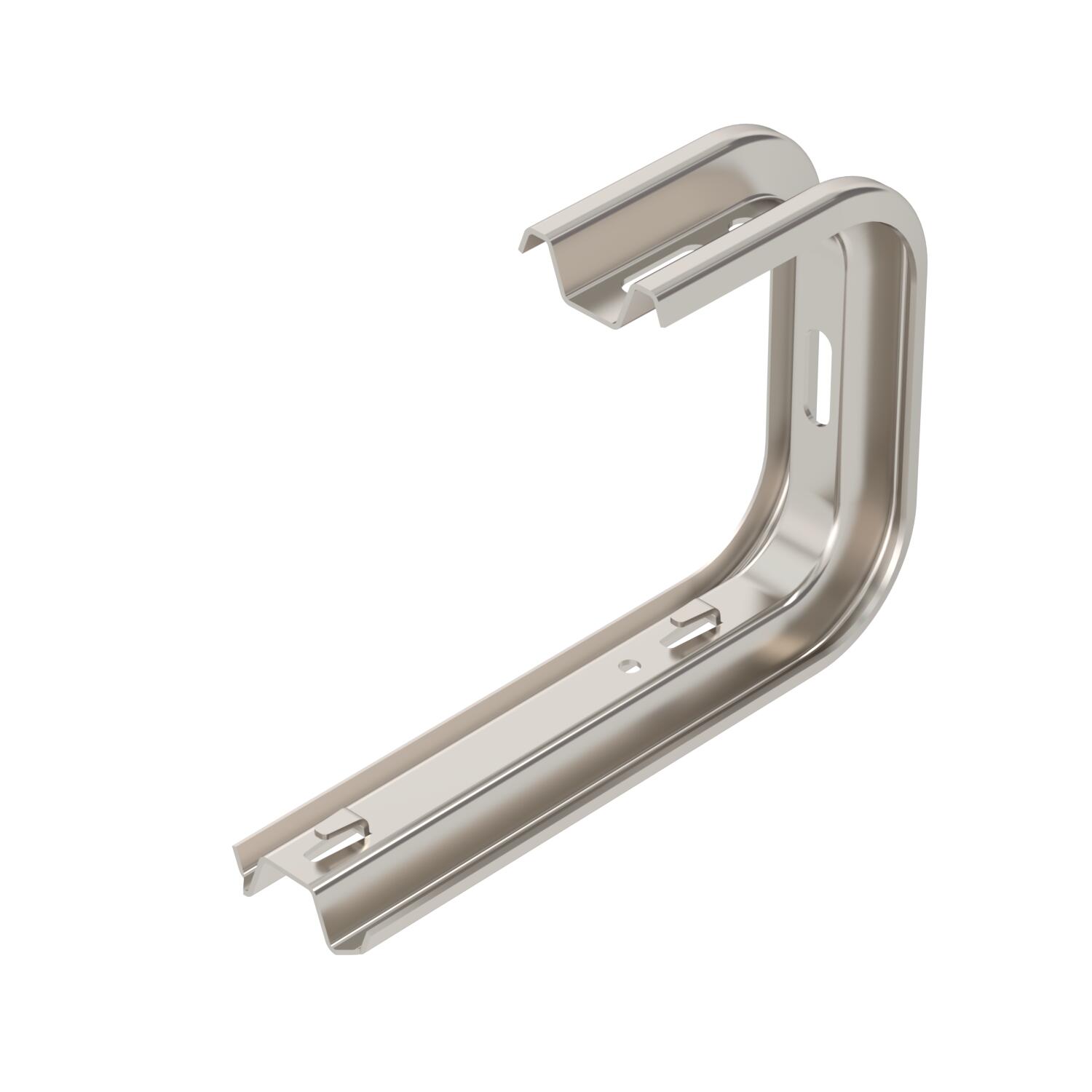

Descripción de productoEscuadra de pared/techo TP con pestañas para la fijación de bandeja de rejilla sin tornillos.
-
- Datos técnicos
-

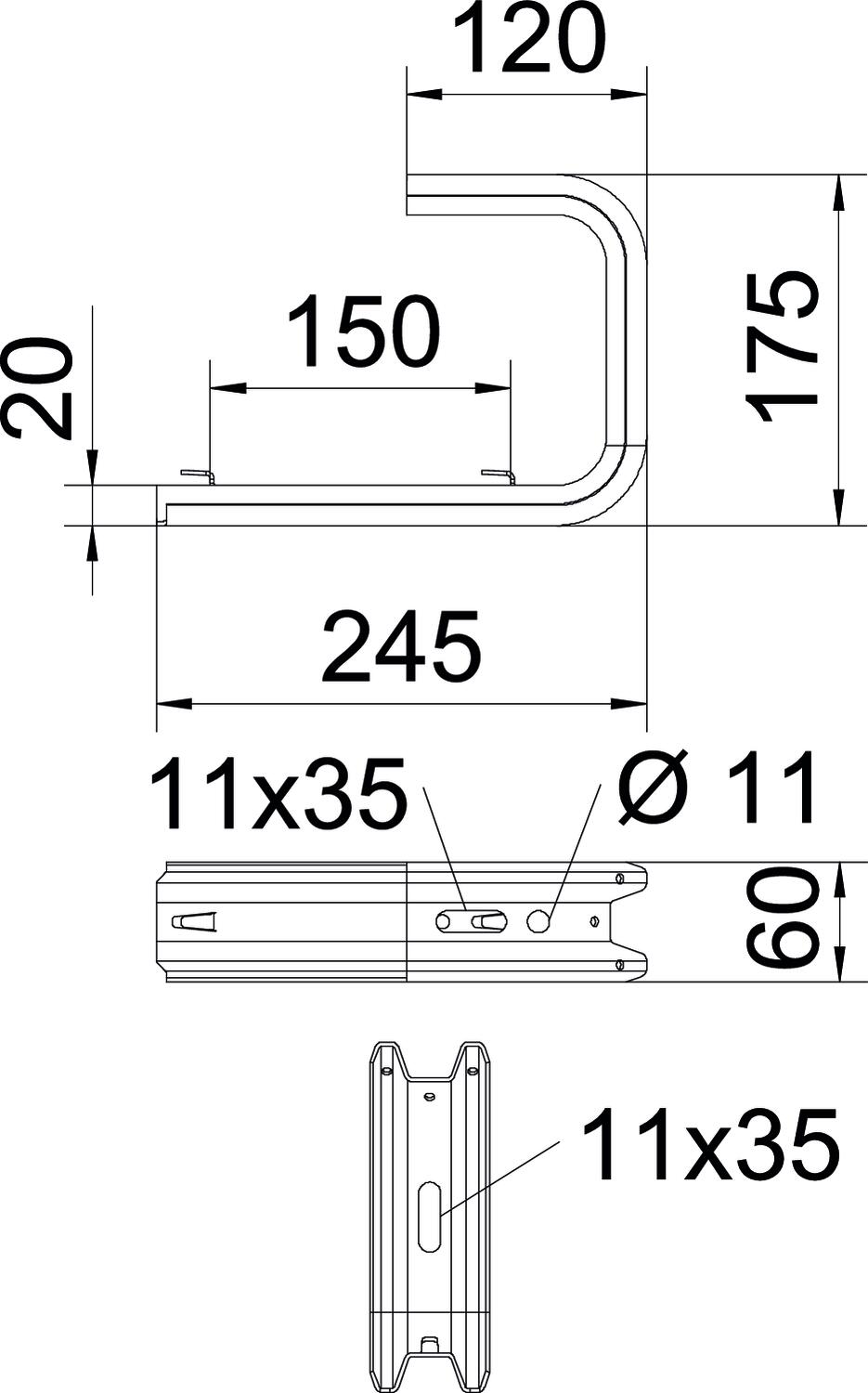

Dimensiones
Altura 60 mm Ancho 245 mm Apropiado para bandeja de escalera no Apropiado para bandeja de rejilla sí Apropiado para bandeja portacables no Color acero inoxidable Dimensión B245mm F en kN pared 0,87 kN F en kN techo 0,8 kN Longitud 175 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Medida B 245 mm Medida H 175 mm Medida L 150 mm Para ancho máx. 200 mm Para ancho mín. 200 Superficie Pulido, con tratamiento posterior Versión Perfil de suspensión (estribo C) Datos técnicos
Diagrama de carga suspensión a techo TPDG
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
