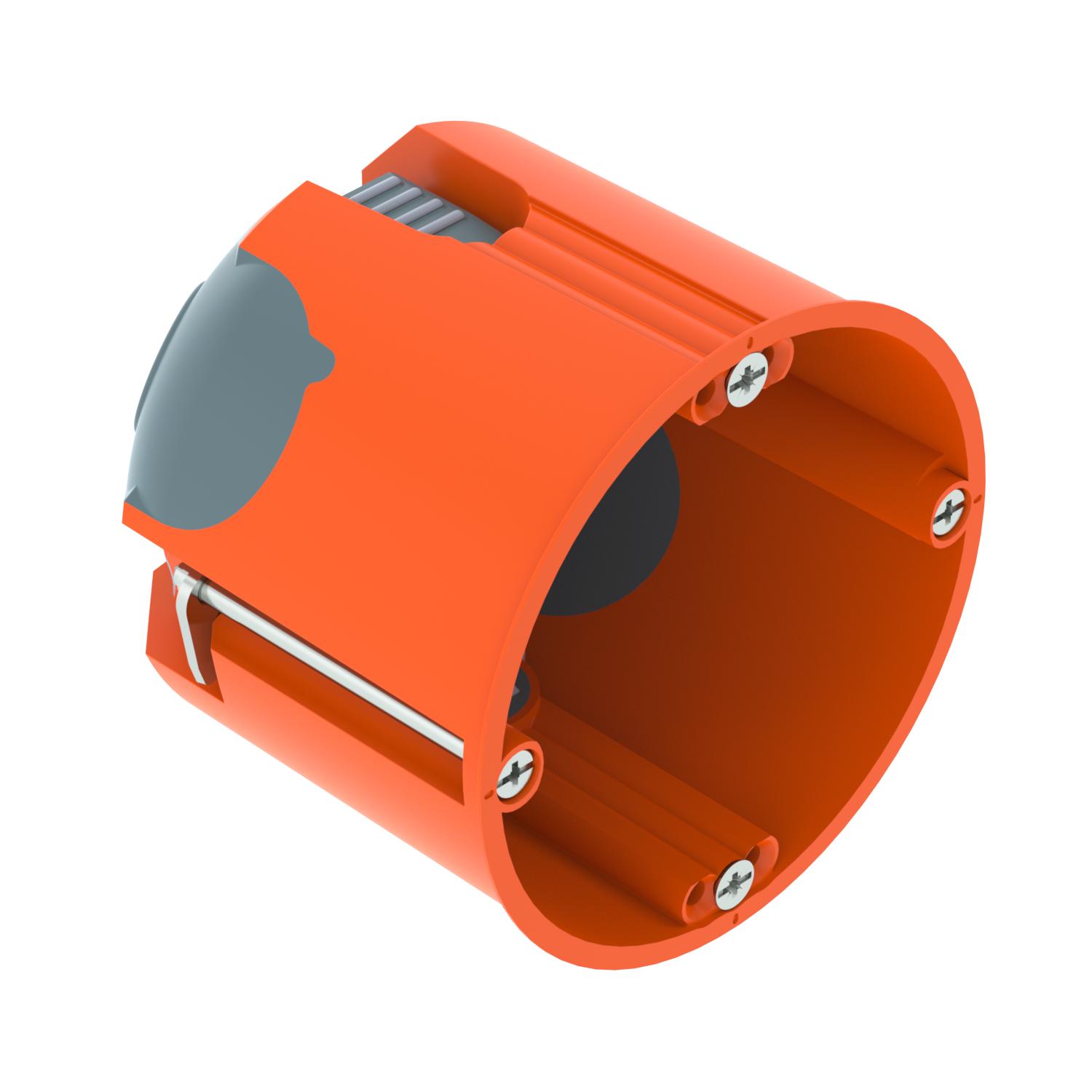

HW Caja portamecanismos para paredes huecas 61, hermética
Código 2003808 | EAN 4012196715947
- Descripción de producto
-
Descripción de productoCaja portamecanismos para paredes huecas con entradas de membrana herméticas, para el uso en paredes huecas con una profundidad de montaje de mínimo 61 mm y un grosor de placa de 5 - 40 mm. • 2 x 3 domos roscados
• Tornillos para aparatos, pestañas de fijación
• 2 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 4 entradas para conductores NYM 3 x 1,5 mm
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Unión estanca con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
• Aislamiento acústico probado hasta 70 dB según la norma ISO 10140-2
Accesorios de suministro: 10 x conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
-
- Datos técnicos
-
Datos técnicos

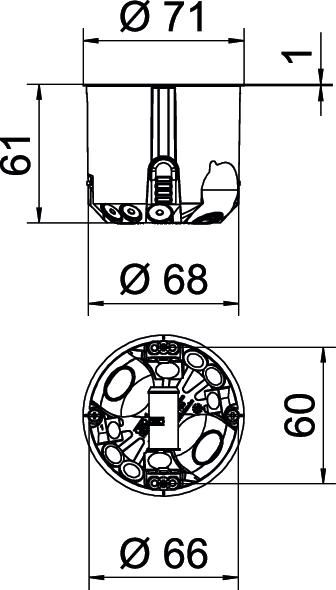

A prueba de impactos no Altura 61 mm Antiinflamable la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C Apropiado para grosor de placa máx. 40 mm Apropiado para grosor de placa mín. 5 mm Clase de protección IP30 Color Naranja / gris Con tornillos sí Diámetro 68 mm Diámetro orificio de fresado 68 mm Dimensión Ø68mm, H61mm Ejecución redondo Empalmes Conector de unión Entradas de cable 3 x 1,5 mm² 4 Entradas de cable 3 x 2,5 mm² / 5 x 1,5 mm² 2 Entradas de cable 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fijación de los aparatos Tornillos Fijación de tapa Tornillos Hermética sí Huella de CO2 (GWP) Cradle-to-Gate 0,0889 kg CO₂e / 1 Unidad Libre de halógenos sí Material Polipropileno / Elastómero termoplástico Número de compartimentos 1 Número de entradas 10 Para diámetro de tubo 20/25 mm Sección nominal máx. 2,5 mm² Sección nominal mín. 1,5 mm² Tapa Sin Tensión de funcionamiento 400 V Tipo de entrada Orificio practicable para conductores NYM, líneas de datos y tubos corrugados Tipo de entrada a la carcasa Membrana de entrada - Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
HW Anillo de compensación
ZH 68-AR 2003840 10 Unidad
HW Anillo de ajuste inducido 10
ZH 10-AR 2003842 25 Unidad
HW Anillo de ajuste inducido 20
ZH 20-AR 2003844 25 Unidad
HW Conector de unión para cajas para paredes huecas
ZH 11V 2003846 10 Unidad
Tapa interior caja portamecanismos para paredes huecas
ZH 60-ID 2003848 25 Unidad - Descargas
-
